计算机视觉基础

计算机视觉基础

计算机视觉概述

计算机视觉的应用

什么是计算机视觉

计算机视觉相关学科

人眼成像原理

计算机成像原理

数字图像处理基础

灰度级与灰度图像

图像采样与分辨率

彩色图像与色彩空间

颜色空间变化

常用图像处理技术

计算机视觉的应用

什么是计算机视觉

计算机视觉与人工智能

计算机视觉概览

知
识
讲
解

什么是计算机视觉

• 计算机视觉在广义上是和图像相关的技术总称。包括图像的采集获取，图

像的压缩编码，图像的存储和传输，图像的合成，三维图像重建，图像增
强，图像修复，图像的分类和识别，目标的检测、跟踪、表达和描述，特
征提取，图像的显示和输出等等。

• 随着计算机视觉在各种场景的应用和发展，已有的图像技术也在不断的更

新和扩展。

知
识
讲
解

计算机视觉的应用

• 计算机视觉技术已经在许多领域得到了广泛的应用，以下是一些典

型的例子：

公安安防：人脸识别，指纹识别，场景监控，环境建模。

生物医学：染色体分析，X光、CT图像分析，显微医学操作。

文字处理：文字识别，文档修复，办公自动化，垃圾邮件分类。

国防军事：资源探测，军事侦察，导弹路径规划。

智能交通：公路交通管理，电子警察执法抓拍系统，自动驾驶车辆。

休闲娱乐：电影特效，视频编辑，人像美颜，体感游戏，VR。

知
识
讲
解

计算机视觉相关学科

•

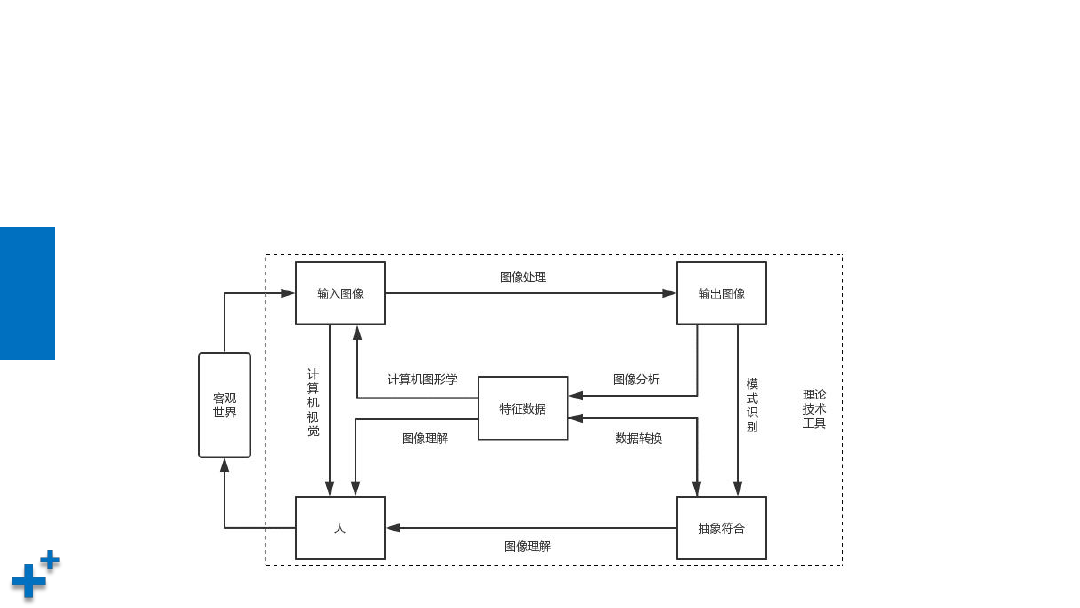

计算机视觉是一门研究图像理论、技术和应用的交叉学科。计算机视觉不仅和传统的数学、物
理学、生理学、心理学、计算机科学、电子工程等学科相关。并且还涉及到计算机图形学、图
像模式识别、图像工程等专业技术，这几个技术名词相互关联，经常混合使用，在许多情况下
他们只是专业背景不同的人习惯使用的不同称呼术语。

知
识
讲
解

计算机视觉与人工智能

•

计算机视觉中的大部分理论运用了人工智能的技术。人工智能的发展离不开计算机视觉，计算机
视觉中的很多应用问题给人工智能技术提供了研究方向。

•

人工智能在计算机视觉中最成熟的技术方向是图像识别，它实现了如何让机器理解图像中的内容。

内容识别

人脸检测

数字图像处理基础

知
识
讲
解

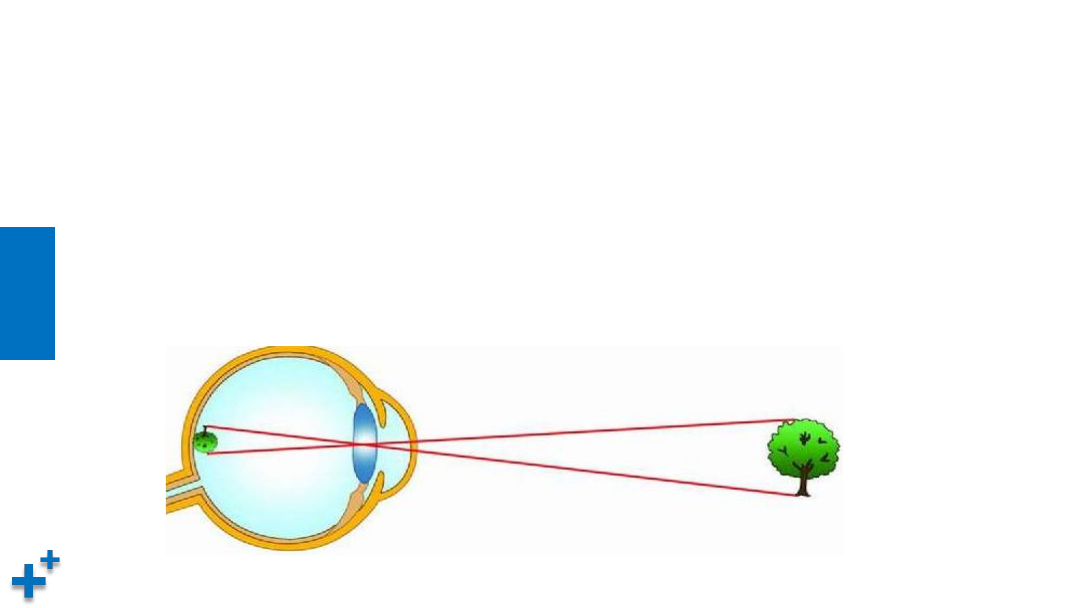

人眼成像原理

• 人的眼睛近似为一个球体。物体的光线通过角膜和晶状体的折射，在视网膜上成倒

立缩小的实像。

• 视网膜上分布光线接收的神经细胞，分为锥状体和杆状体。每只眼睛有600万- 700

万个锥状体，其对颜色灵敏度很高，负责亮光视觉。有7500万- 15000万杆状体，
杆状体没有颜色感觉，负责暗视觉。

知
识
讲
解

计算机成像原理

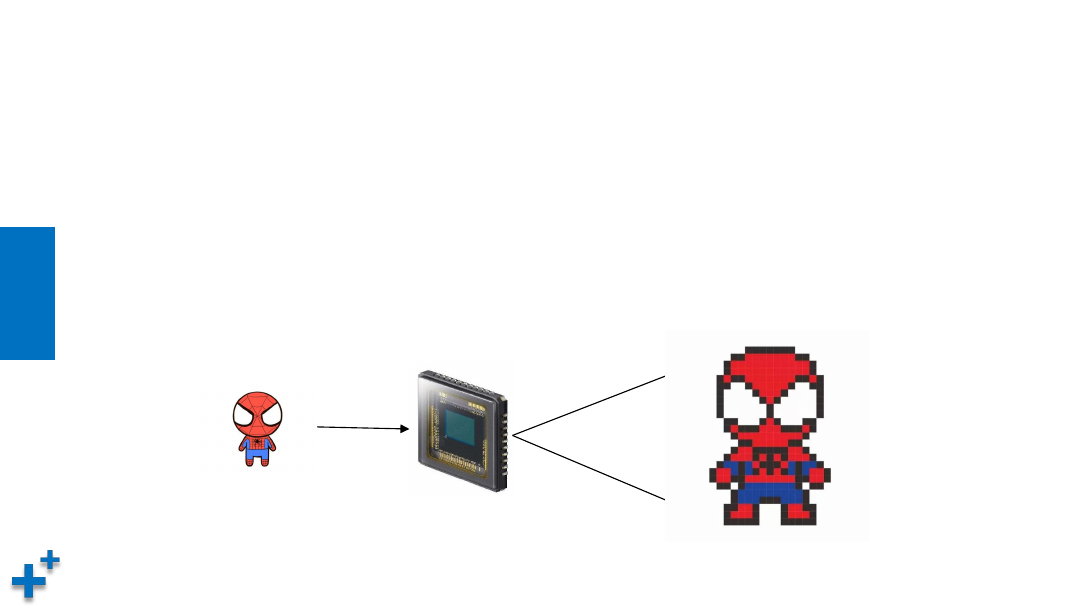

• 数字图像的采集过程类似人眼，使用大量的光敏传感器构成的阵列获取图像。成像

的质量由传感器的单元数，尺寸和传感性能决定。

• 多数传感器的输出是连续的电压波形，图像数字化就是将一副画面的数据转换为计

算机能够处理的数字形式。

• 图像数字化包括两种处理过程：采样和量化。

知
识
讲
解

图像采样与分辨率

• 将空间上连续的图像变换成离散点的操作称为采样。
• 采样是按照某种时间间隔或空间间隔，采集模拟信号的过程，即空间离散化。
• 图像数字化的采样过程是将空间上连续的图像变化为离散的点。
• 采样的效果由传感器的采样间隔和采样孔径决定，采样间隔和采样孔径的大小是两

个很重要的参数。

知
识
讲
解

图像采样与分辨率（续1）

• 采样后得到离散图像的尺寸称为图像分辨率。分辨率是数字图像可辨别的最小细节。
• 分辨率由宽（width）和高（height）两个参数构成。宽表示水平方向的细节数，

高表示垂直方向的细节数。

• 例如：

一副640*480分辨率的图像，表示这幅图像是由

640*480=307200个点组成。

一副1920*1080分辨率的图像，表示这幅图像是由

1920*1080= 2073600个点组成。

知
识
讲
解

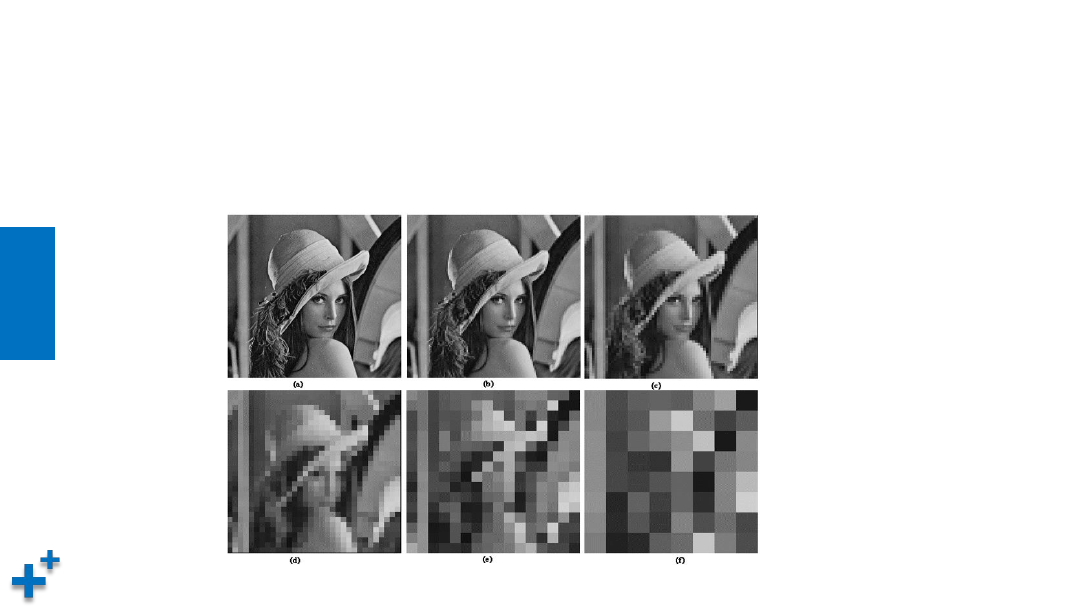

图像采样与分辨率（续2）

• 采样间隔越小，所得图像像素数越多，空间分辨率高，图像质量好，但数据量大。

下图展示了lena图的分辨率从512x512依次降低到8x8的图像效果。

知
识
讲
解

灰度级与灰度图像

• 灰度级（depth）表征了每个采样点的传感器输出中可分辨的最小变化。
• 灰度级通常是2的整数次幂。我们用m级或者n位来表示灰度级。图像数据的灰度级

越多视觉效果就越好。计算机中最常用的是8位图像。

• 例如：

一副8位的图像，表示每个采样点有2^8=256级。从最暗到最亮，可以分辨256个级别。

一副32级的灰度图像，每个采样点从最暗到最亮，可以分辨32个级别。

知
识
讲
解

灰度级与灰度图像（续1）

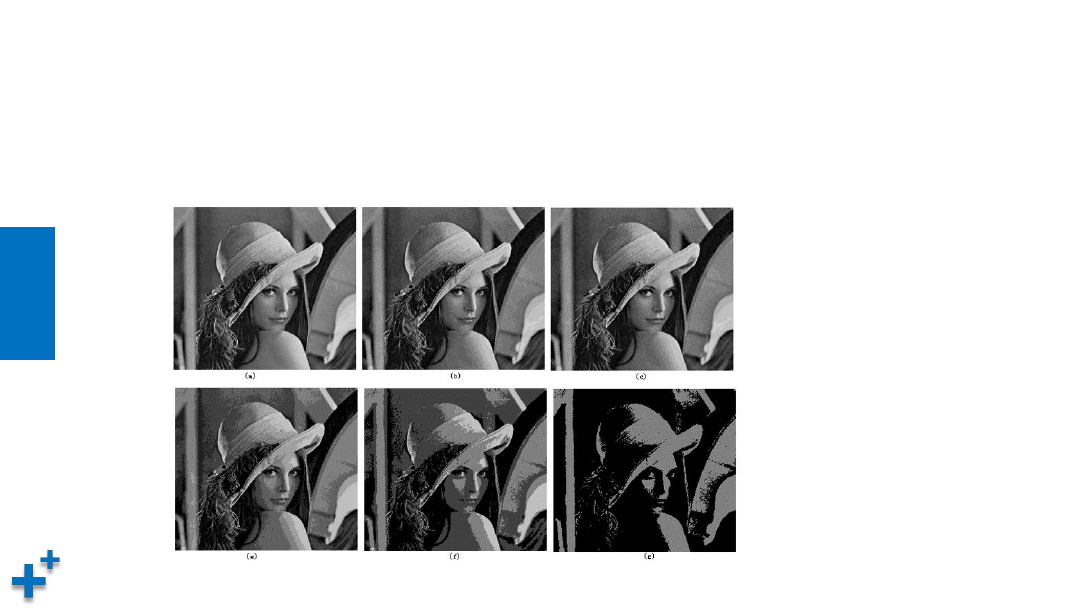

量化等级越多，所得图像层次越丰富，灰度分辨率高，图像质量好，但数据量
大。下图展示了lena图的灰度级从256级依次降低到4级的图像效果。

知
识
讲
解

灰度级与灰度图像（续2）

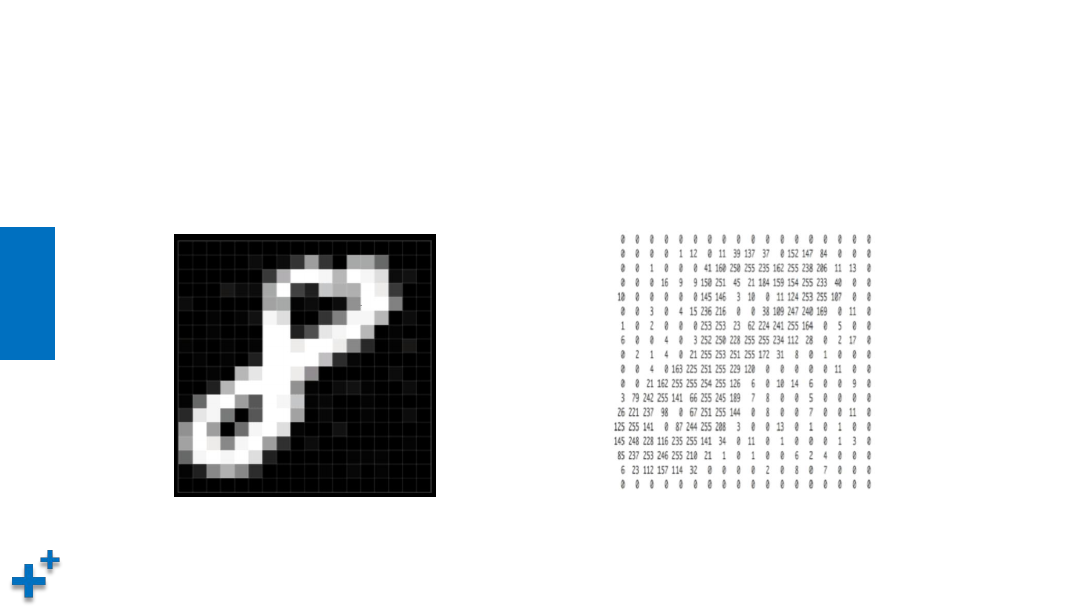

• 单通道的数字图像被称为灰度图。通常，单通道记录了采样点的亮度信息，例如8位

的图像，0表示最暗（黑色），255表示最亮（白色）。

知
识
讲
解

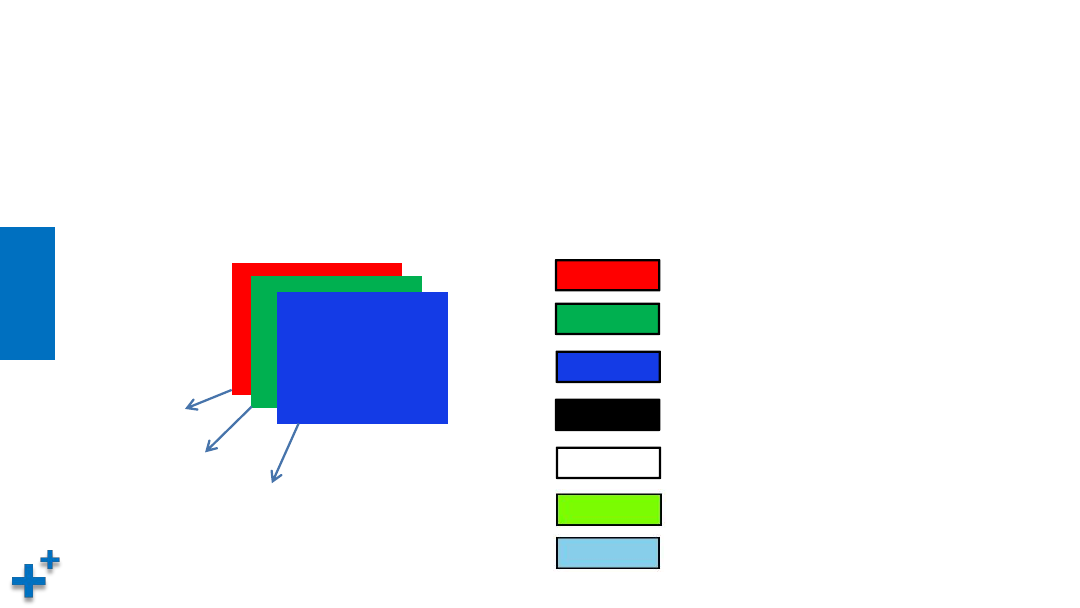

彩色图像与色彩空间

• 为了表征彩色图像，我们需要使用多通道数字图像。最普遍的方式是使用RGB颜色空

间。RGB颜色空间中每个像素点有三个维度，分别记录在红（Red）、绿（Green）、
蓝（Blue）三原色的分量上的亮度。

(255,0,0) 纯红

(0,255,0) 纯红

(0,0,255) 纯红

(0,0,0) 纯黑

(255,255,255) 纯白

(124,252,0) 草坪绿

(135,206,235）天蓝色

R通道

G通道

B通道

知
识
讲
解

彩色图像与色彩空间（续1）

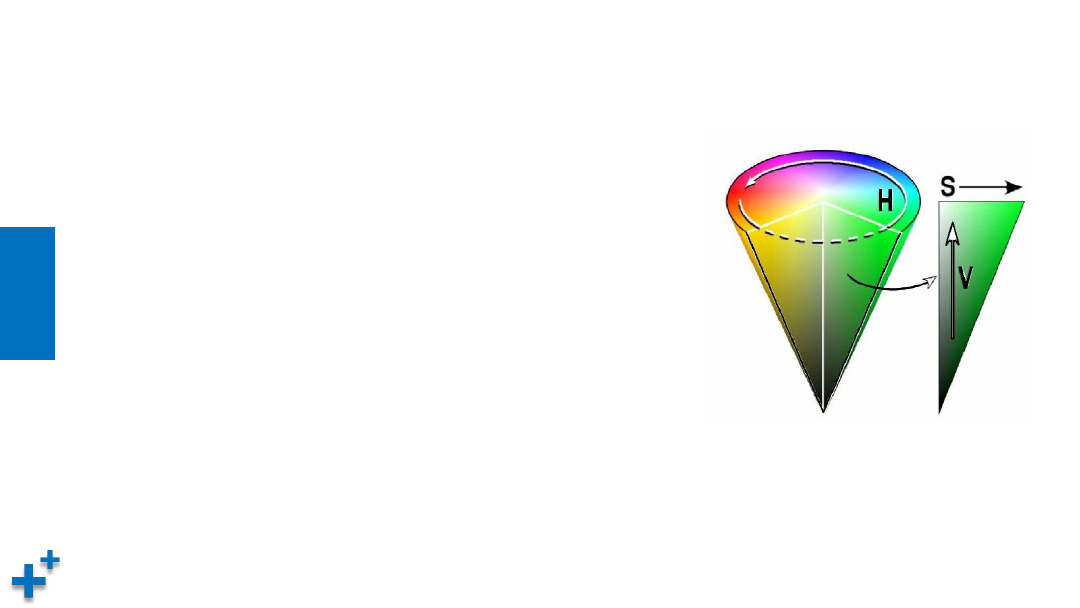

• 另一种常用的颜色空间是HSV，该颜色空间可以用

一个圆锥来表示。

• HSV表示色相(hue)、饱和度(saturation)和亮度

(value)。

• H表示颜色的相位角(hue) ，取值范围是0---360；

S表示颜色的饱和度(saturation) ，范围从0到1，
它表示成所选颜色的纯度和该颜色最大的纯度之间
的比率；

• V表示色彩的明亮程度(value) ，范围从0到1。

知
识
讲
解

彩色图像与色彩空间（续2）

YUV：亮度信号Y和两个色差信号R－Y、B－Y，最后发送端将亮度和色差三个信号
分别进行编码。采用YUV色彩空间的重要性是它的亮度信号Y和色度信号U、V是分
离的。如果只有Y信号分量而没有U、V分量，那么这样表示的图就是黑白灰度图。
YUV(亦称YCrCb)是被欧洲电视系统所采用的一种颜色编码方法。YUV色彩空间正是
为了用亮度信号Y解决彩色电视机与黑白电视机的兼容问题，使黑白电视机也能接收
彩色电视信号。与RGB视频信号传输相比，YUV只需占用极少的频宽。

CMYK ：CMYK颜色空间应用于印刷工业,印刷业通过青(C)、品(M)、黄(Y)、黑(BK)
四色油墨的不同网点面积率的叠印来表现丰富多彩的颜色和阶调。

Lab：Lab的色彩空间要比RGB模式和CMYK模式的色彩空间大，自然界中任何一点
色都可以在Lab空间中表达出来。

知
识
讲
解

颜色空间变换

• 在计算机视觉中，尤其是颜色识别相关的算法设计中，各种颜色空间混合

使用是常见的方法。RGB，HSV，YUV等常见颜色空间可以通过计算公式
实现相互转化，这个过程叫做颜色空间变化。颜色变换的计算公式比较复
杂，通常图像处理库会提供颜色空间变化的API给用户调用。

知
识
讲
解

常用图像处理技术

• 色彩处理

灰度化：将彩色图像转换为灰度图像

二值化/反二值化：将灰度图像转换为只有两种颜色的图像

色彩提取：提取指定的颜色

直方图均衡化：调节图像统计直方图分布

亮度、饱和度、色调调整

知
识
讲
解

常用图像处理技术（续1）

• 形态相关操作

仿射变换：旋转、平移

缩放、裁剪

图像相加、相减

透视变换

图像腐蚀、膨胀、形态学梯度

图像色彩操作

知
识
讲
解

常用图像处理技术（续2）

• 色彩梯度

模糊

锐化

边沿检测

• 轮廓处理

轮廓查找、绘制

绘制矩形、圆型、椭圆包围

多边形拟合

图像色彩操作

图像灰度化

计算机视觉的应用

什么是计算机视觉

二值化

反二值化

二值化与反二值化

图像直方图

如何进行图像灰度化

什么是图像灰度化

直方图均衡化

图像色彩调整

亮度调整

饱和度调整

色调调整

图像色彩调整

知
识
讲
解

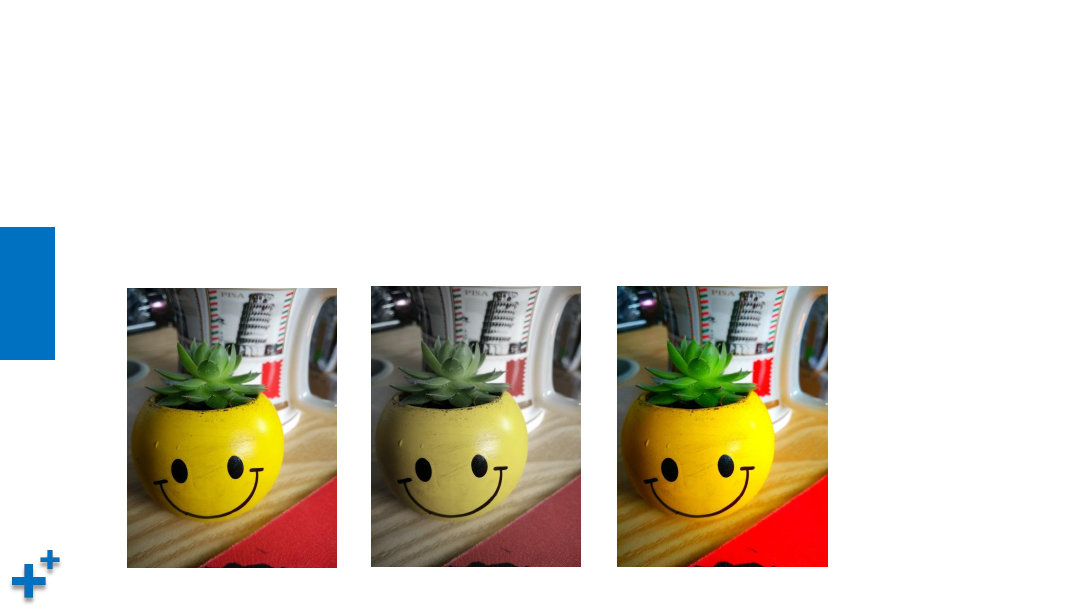

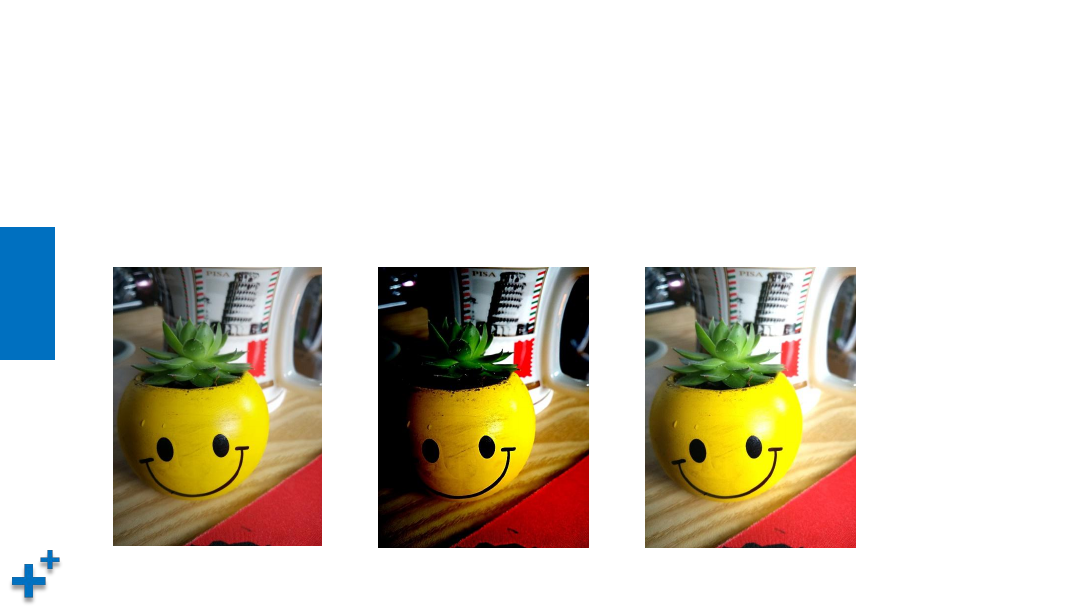

亮度调整

• 对HSV空间的V分量进行处理可以实现对图像亮度的增强。
• 直接将彩色图像灰度化，也可以得到代表图像亮度的灰度图进行图像处理，计算量

比HSV颜色空间变化低。但在HSV空间中进行处理可以得到增强后的彩色图像。

知
识
讲
解

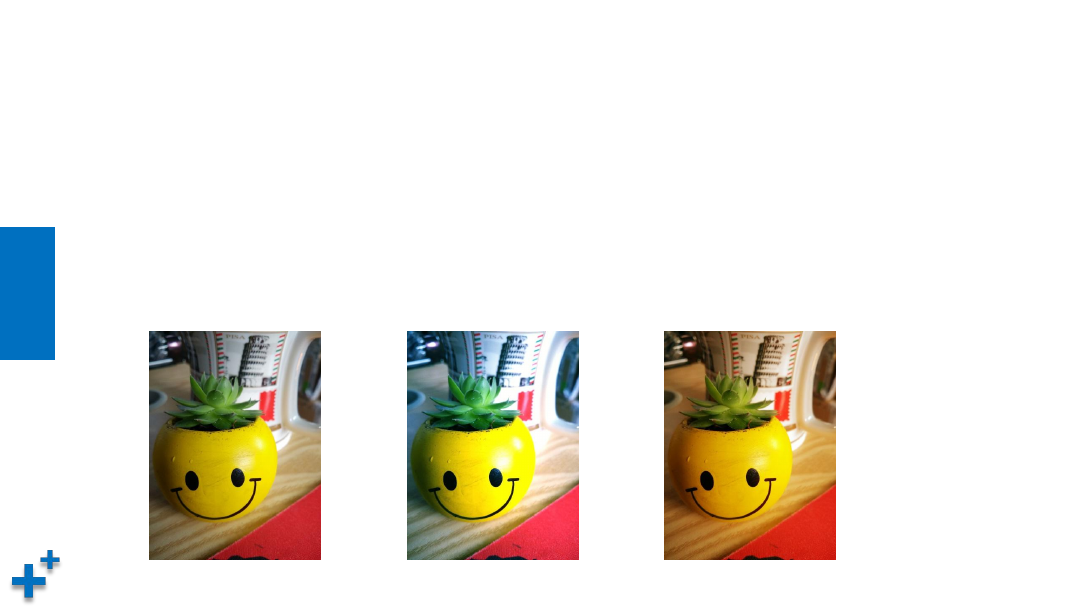

饱和度调整

• 对HSV空间的S分量进行处理可以实现对图像饱和度的增强。
• 饱和度的调整通常是在S原始值上乘以一个修正系数。
• 修正系数大于1，会增加饱和度，使图像的色彩更鲜明；
• 修正系数小于1，会减小饱和度，使图像看起来比较平淡。

知
识
讲
解

色调调整

• 对HSV空间的H分量进行处理可以实现对图像色调的增强。
• 色相H的值对应的是一个角度，并且在色相环上循环。所以色相的修正可能会造成

颜色的失真。

• 色相的调整通常在H原始值上加上一个小的偏移量，使其在色相环上有小角度的调

整。调整后，图像的色调会变为冷色或者暖色。

图像灰度化

知
识
讲
解

什么是图像灰度化

• 在RGB模型中，如果R=G=B时，则彩色表示一种灰度颜色，其中R=G=B的值叫灰

度值，因此，灰度图像每个像素只需一个字节存放灰度值（又称强度值、亮度值），
灰度范围为0-255。将RGB图像转换为灰度图像的过程称为图像灰度化处理。

知
识
讲
解

如何进行图像灰度化

• 灰度化处理方法包括：

分量法。将彩色图像中的三分量的亮度作为三个灰度图像的灰度值，可根据应用需要选取
一种灰度图像。

最大值法。将彩色图像中的三分量亮度的最大值作为灰度图的灰度值。

将彩色图像中的三分量亮度求平均得到一个灰度值。

根据重要性及其它指标，将三个分量以不同的权值进行加权平均。例如，由于人眼对绿色
的敏感最高，对蓝色敏感最低，因此，按下式对RGB三分量进行加权平均能得到较合理的
灰度图像。如：

f ( i , j ) = 0 . 3 0 R ( i , j ) + 0 . 5 9 G ( i , j ) + 0 . 1 1 B ( i , j )

二值化与反二值化

知
识
讲
解

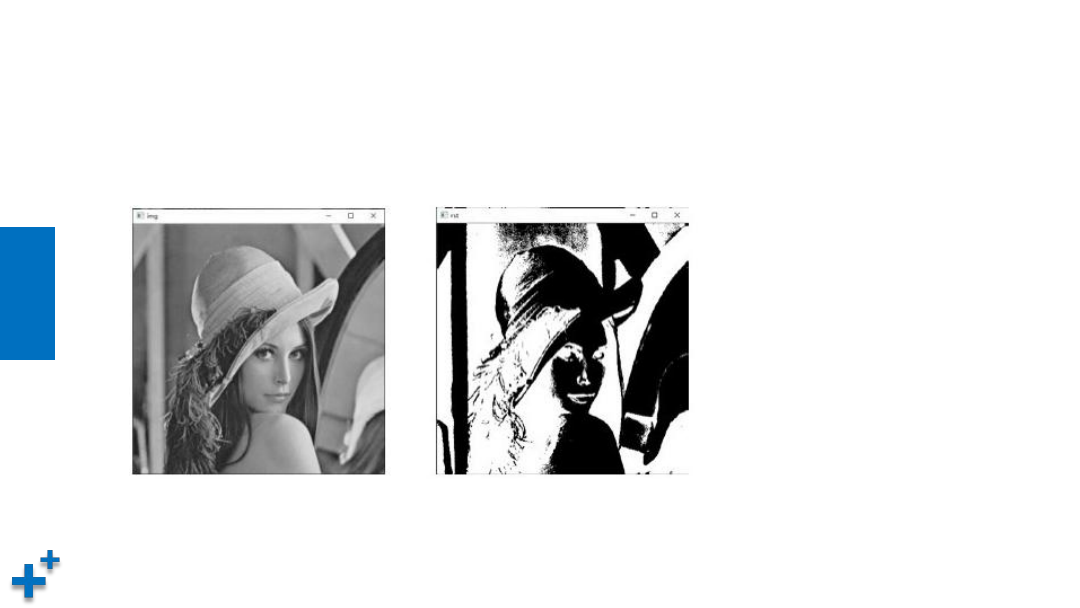

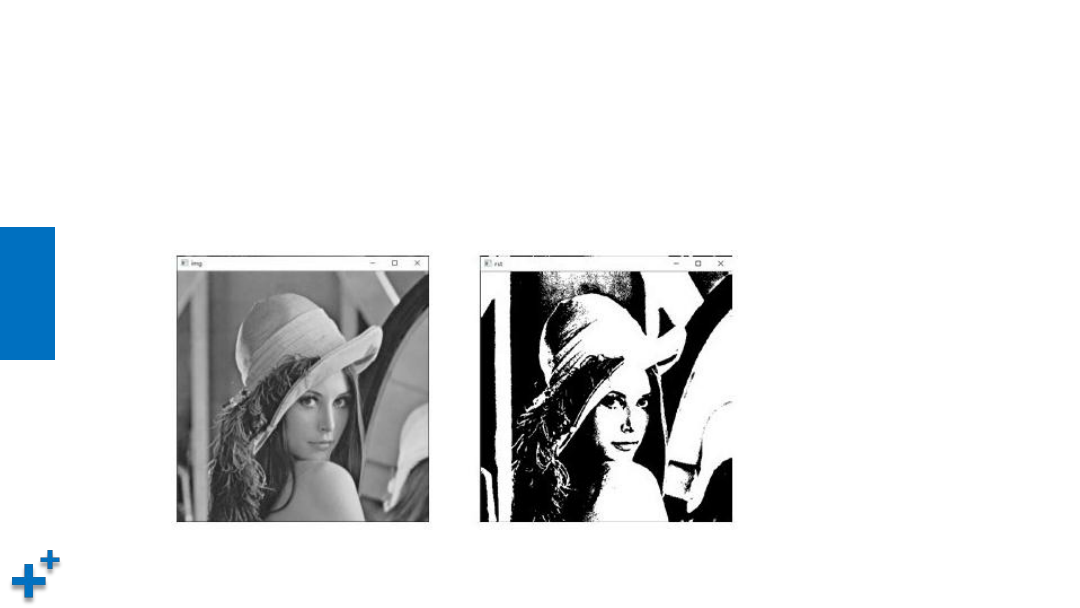

二值化

• 二值化阈值处理是将原始图像处理为仅有两个值的二值图像，对于灰度值大于阈值t

的像素点，将其灰度值设定为最大值。对于灰度值小于或等于阈值的像素点，将其
灰度值设定为0。

知
识
讲
解

反二值化

• 反二值化阈值处理的结果也是仅有两个值的二值图像，对于灰度值大于阈值的像素

点，将其值设定为0；对于灰度值小于或等于阈值的像素点，将其值设定为255。

直方图均衡化处理

知
识
讲
解

图像直方图

• 灰度直方图反映的是一幅图像中各灰度级像素出现的频率。以灰度级为横坐标，纵

坐标为灰度级的频率，绘制频率同灰度级的关系图就是灰度直方图。它是图像的一
个重要特征，反映了图像灰度分布的情况。

• 使用直方图进行图像变换是一种基于概率论的处理方法，通过改变图像的直方图，

修改图像中各像素的灰度值，达到增强图像视觉效果的目的。

• 相对于灰度变化只针对单独的像素点操作，直方图变化综合考虑了全图的灰度值分

布。

知
识
讲
解

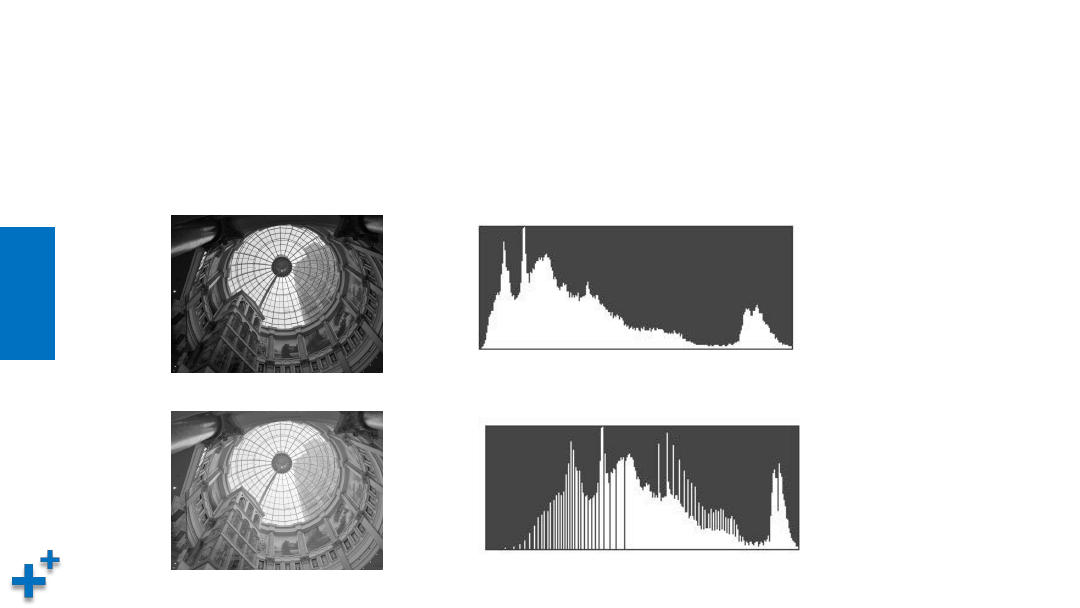

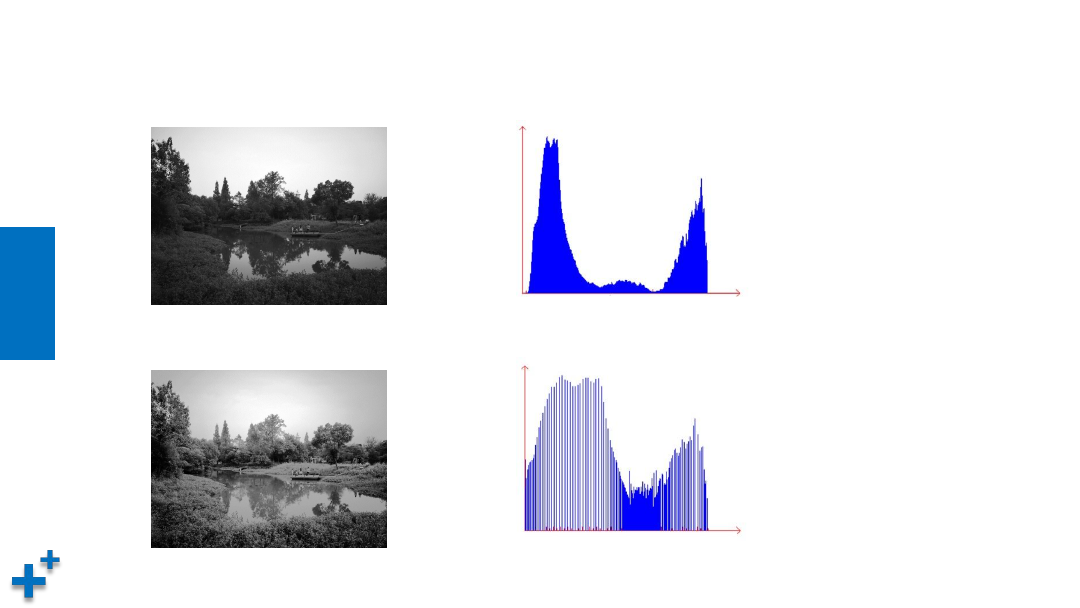

图像直方图（续1）

• 下面是两幅灰度图像的直方图，直方图的形状能反映图像的视觉效果。

知
识
讲
解

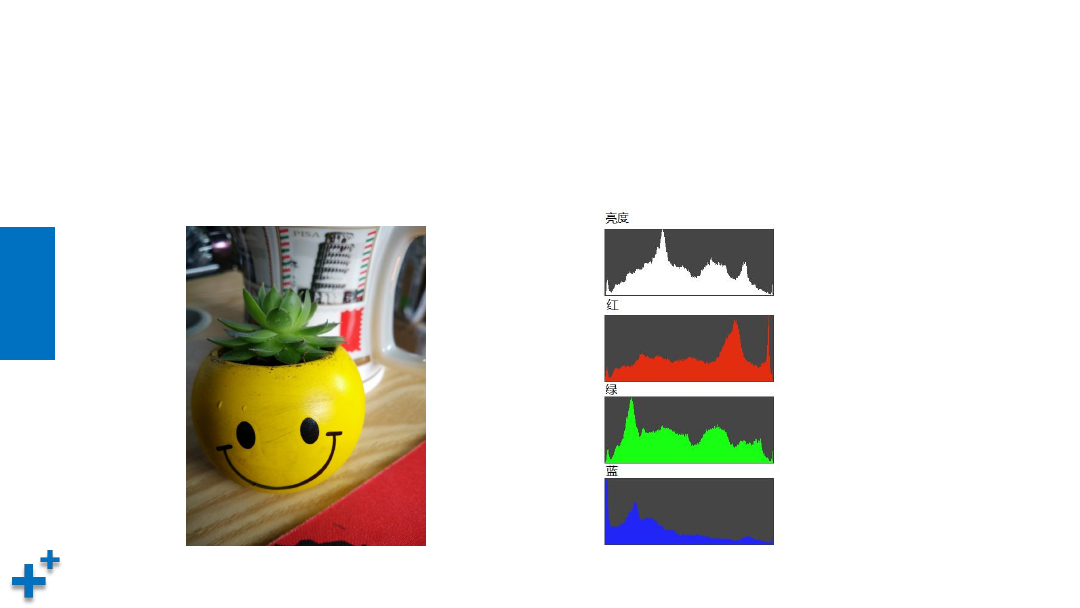

图像直方图（续2）

• 对于彩色图像，可以对不同的通道分别统计直方图

知
识
讲
解

直方图均衡化

• 直方图均衡化将原始图像的直方图，即灰度概率分布图，进行调整，使之变化为均

衡分布的样式，达到灰度级均衡的效果，可以有效增强图像的整体对比度。

• 直方图均衡化能够自动的计算变化函数，通过该方法自适应得产生有均衡直方图的

输出图像。能够对图像过暗、过亮和细节不清晰的图像得到有效的增强。

• 在常用的图像处理库中，直方图操作都有API直接调用实现。

知
识
讲
解

直方图均衡化（续）

图像形态操作

仿射与透视变换

什么是计算机视觉

图像加法

图像减法

图像算数计算

图像缩放

图像缩小

透视变换

仿射变换

图像缩放

图像放大

腐蚀与膨胀

腐蚀

膨胀

形态学梯度

仿射变换

知
识
讲
解

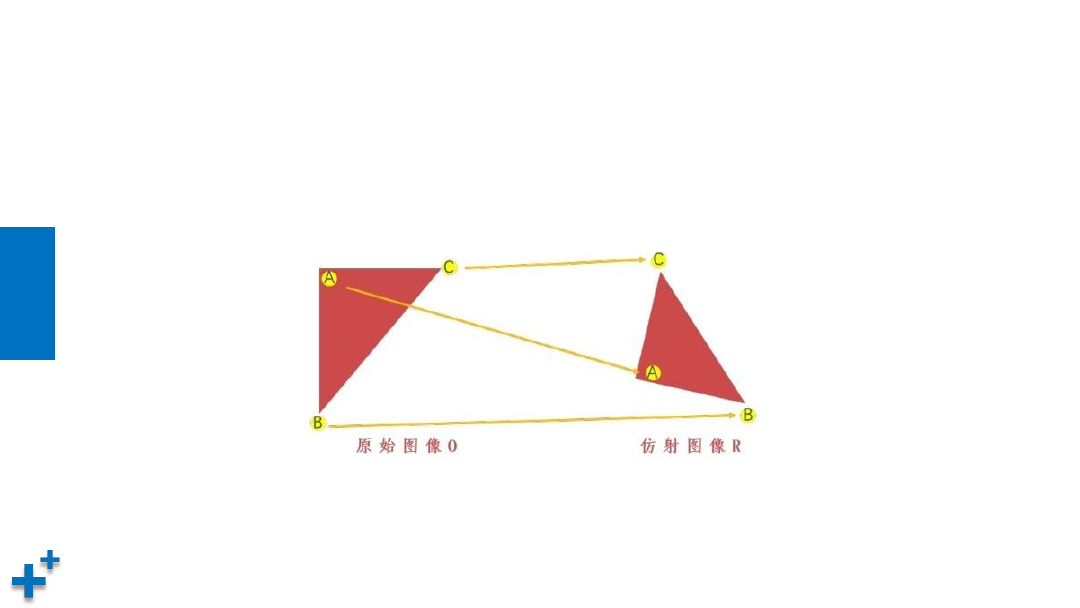

什么是仿射变换

• 仿射变换是指图像可以通过一系列的几何变换来实现平移、旋转等多种操作。该变

换能够保持图像的平直性和平行性。平直性是指图像经过仿射变换后，直线仍然是
直线；平行性是指图像在完成仿射变换后，平行线仍然是平行线。

知
识
讲
解

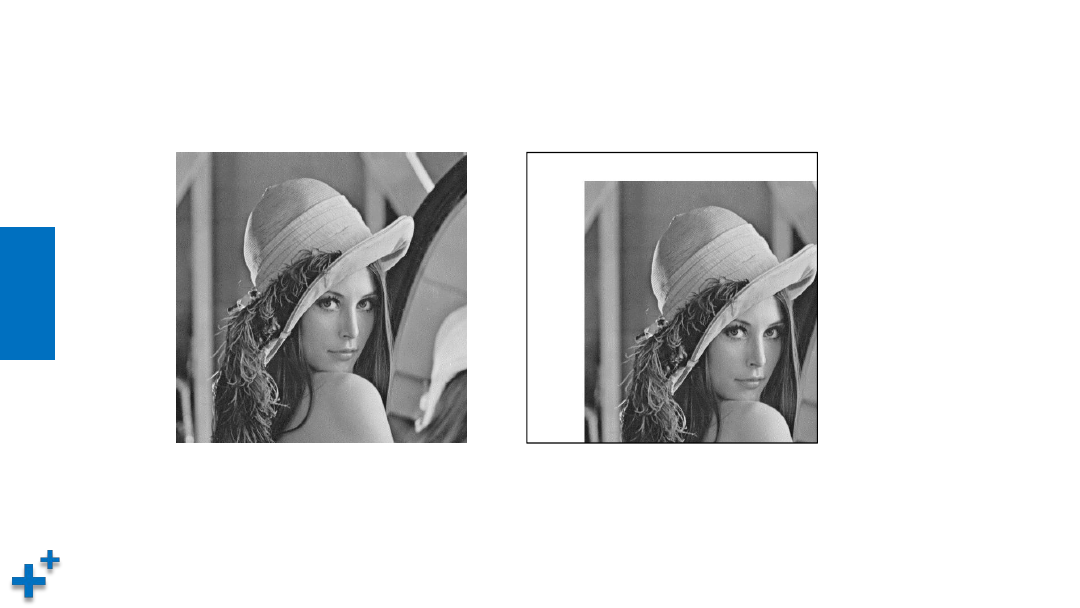

平移

知
识
讲
解

镜像

原图

水平镜像

垂直镜像

知
识
讲
解

旋转

知
识
讲
解

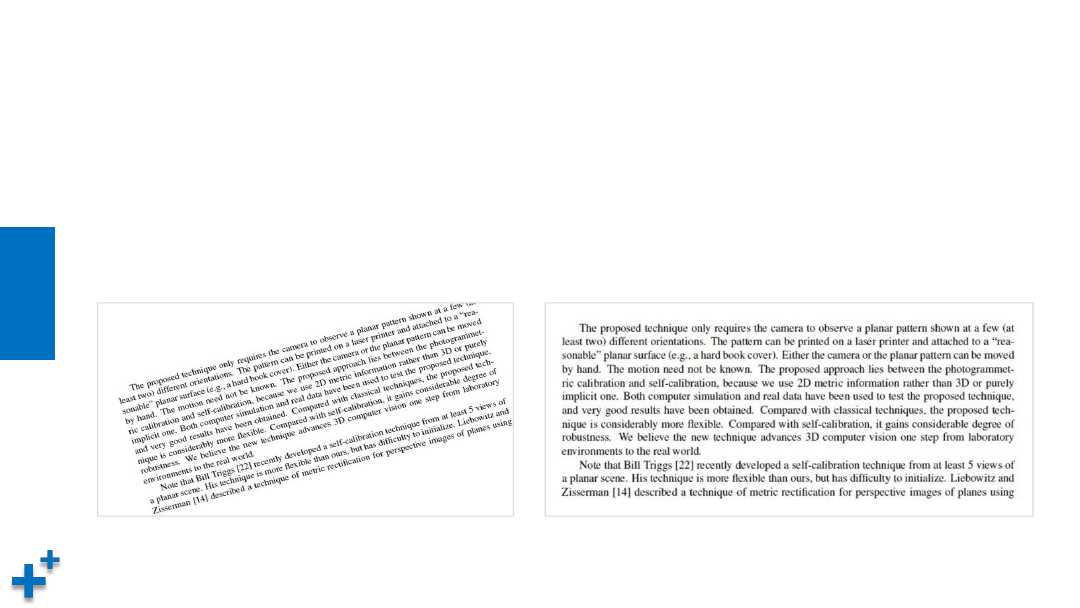

透视变换

• 透视变换是将图片投影到一个新的视平面，也称作投影映射．它是二维（x,y）到三

维(X,Y,Z)，再到另一个二维(x’,y’)空间的映射．

• 相对于仿射变换，它提供了更大的灵活性，将一个四边形区域映射到另一个四边形

区域（不一定是平行四边形）．透视变换可用于图像形状校正。

算数运算

知
识
讲
解

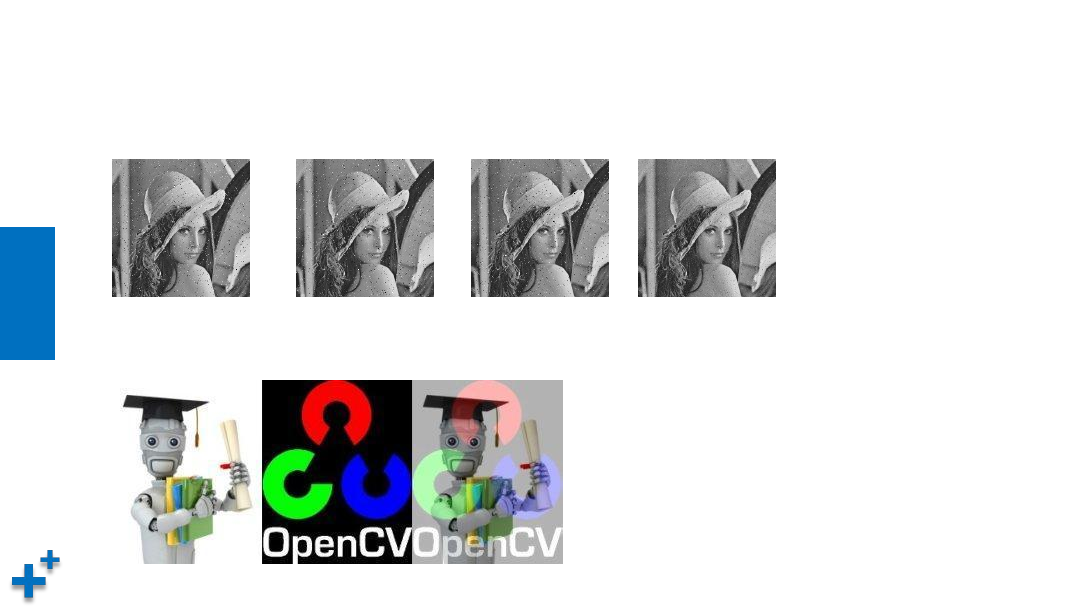

图像加法

• 图像加法可以用于多幅图像平均去除噪声：

• 图像加法实现水印的叠加：

知
识
讲
解

图像减法

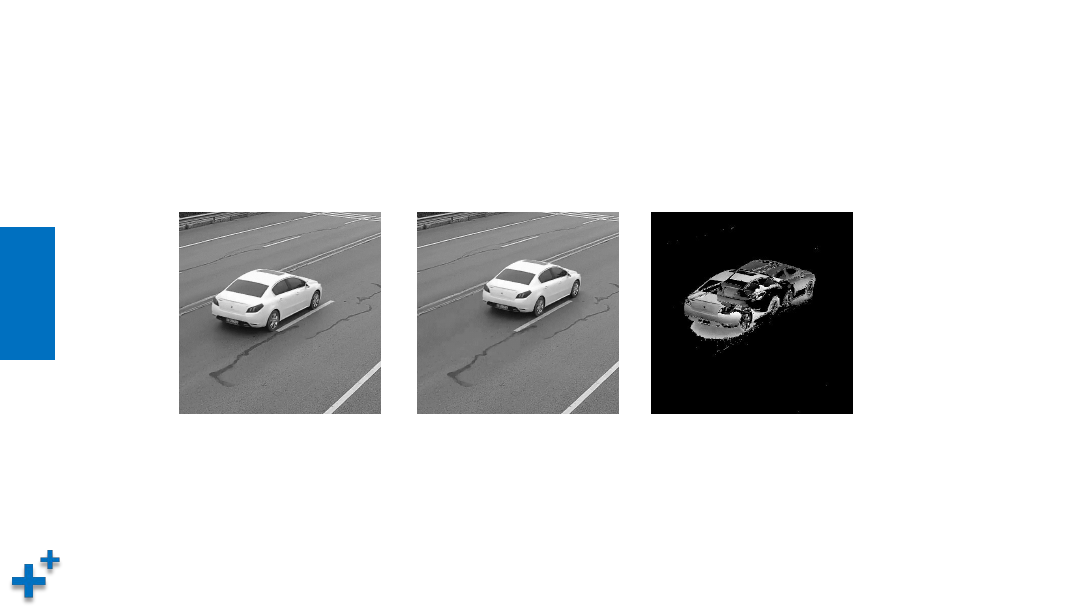

• 图像减法是找出两幅图像的差异，可以在连续图像中可以实现消除背

景和运动检测：

图像缩放

知
识
讲
解

缩放

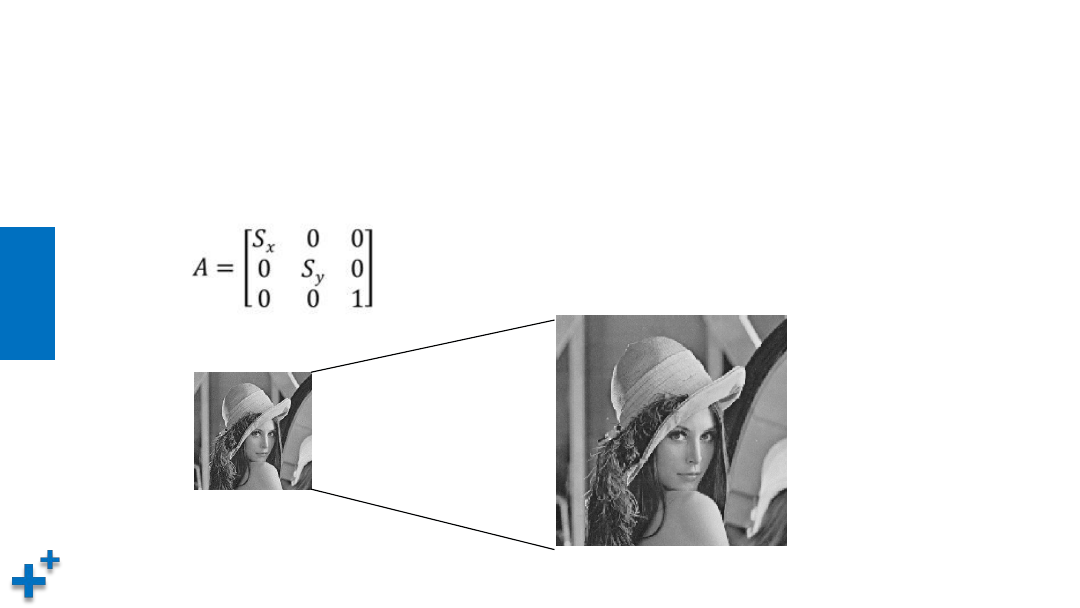

• 图像缩放（image scaling）是指对数字图像的大小进行调整的过程。将分辨率为(w,h)

的图像，缩放为(w', h')的图像，水平方向系数为S

= w' / w, 垂直方向缩放系数为S

= h' / h。缩放变换矩阵为：

原始图像

放大图像

• 示例：

知
识
讲
解

图像缩小

• 图像缩小可以通过删除矩阵中的元素来实现，例如：下面的例子进行

隔行、隔列删除后，高度、宽度均减小为原来的一半

知
识
讲
解

图像放大

•图像放大需要进行像素插入，常用的插值法有最邻近插值法和双线性插值法

–最邻近插值法：

直接使用新的像素点（x', y'）最近的整数坐标灰度值作为该点的值，该方法

计算量小，但精确度不高，并且可能破坏图像中的线性关系

–双线性插值法：

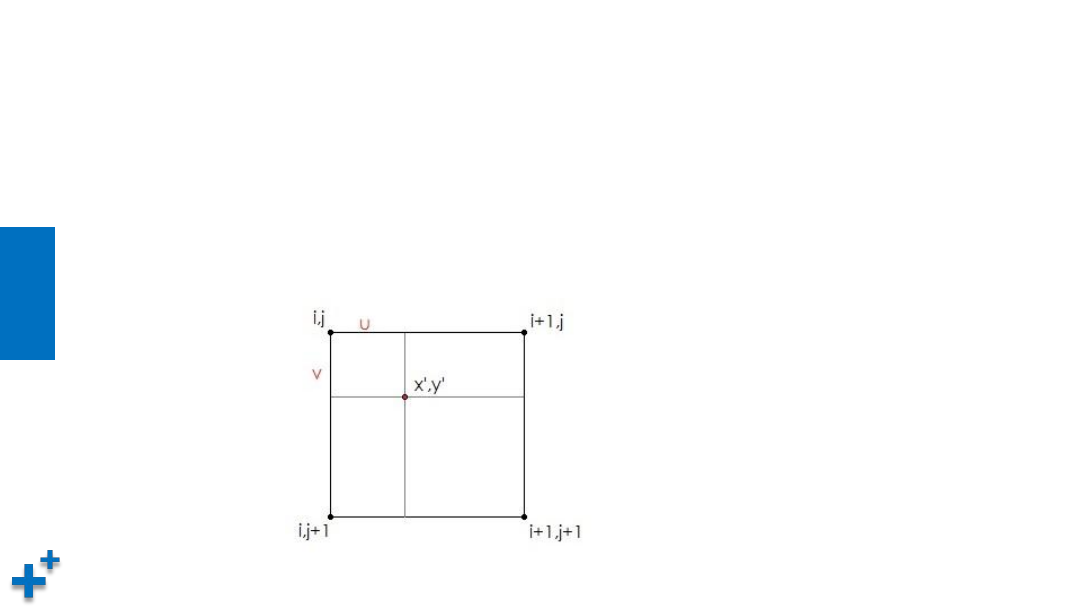

使用新的像素点(x',y')最邻近的四个像素值进行插值计算，假设为(i,j),（i+1,j）

(i,j+1),(i+1,j+1),则u=x'-i,v=y'-j.

知
识
讲
解

图像放大（续）

• 下图是最邻近插值法和双线性插值法的效果对比

最邻近插值

双线性插值

腐蚀与膨胀

知
识
讲
解

图像腐蚀

• 腐蚀是最基本的形态学操作之一，它能够将图像的边界点消除，使图像沿着边界向

内收缩，也可以将小于指定结构体元素的部分去除。腐蚀用来“收缩”或者“细化”
二值图像中的前景，借此实现去除噪声、元素分割等功能。

知
识
讲
解

图像膨胀

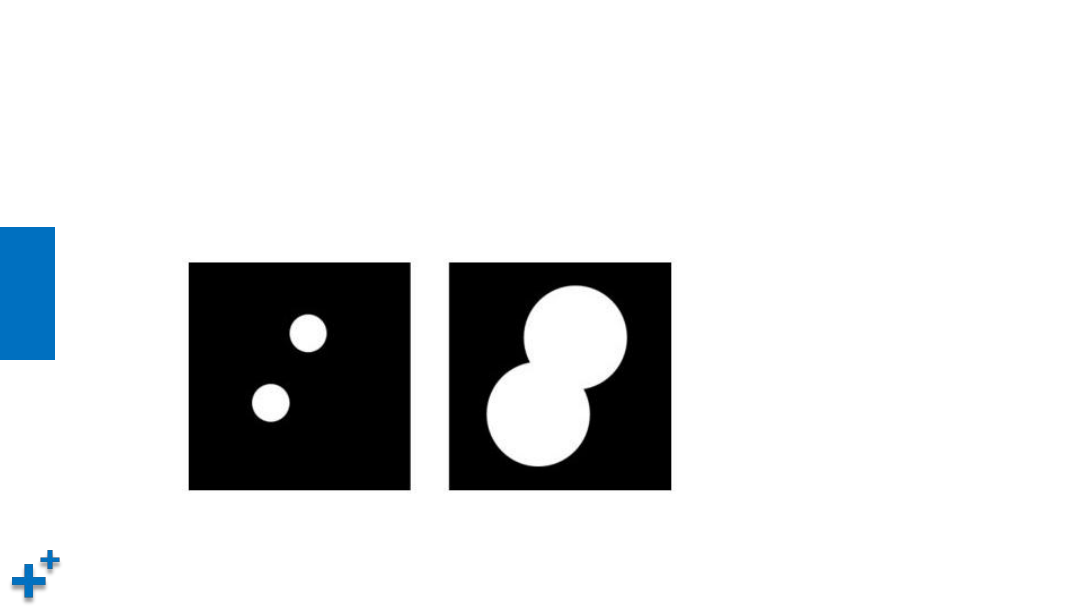

• 图像膨胀(dilate)是指根据原图像的形状，向外进行扩充。如果图像内两个对象的距

离较近，那么在膨胀的过程中，两个对象可能会连通在一起。膨胀操作对填补图像
分割后图像内所存在的空白相当有帮助。

知
识
讲
解

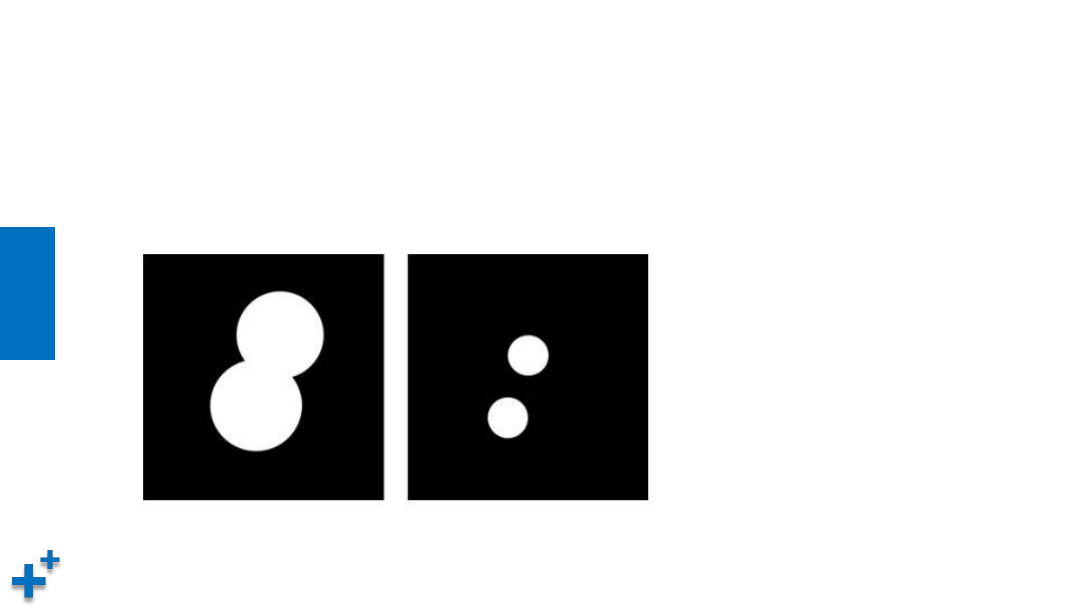

图像开运算

• 开运算进行的操作是先将图像腐蚀，再对腐蚀的结果进行膨胀。开运算可以用于去

噪、计数等。

知
识
讲
解

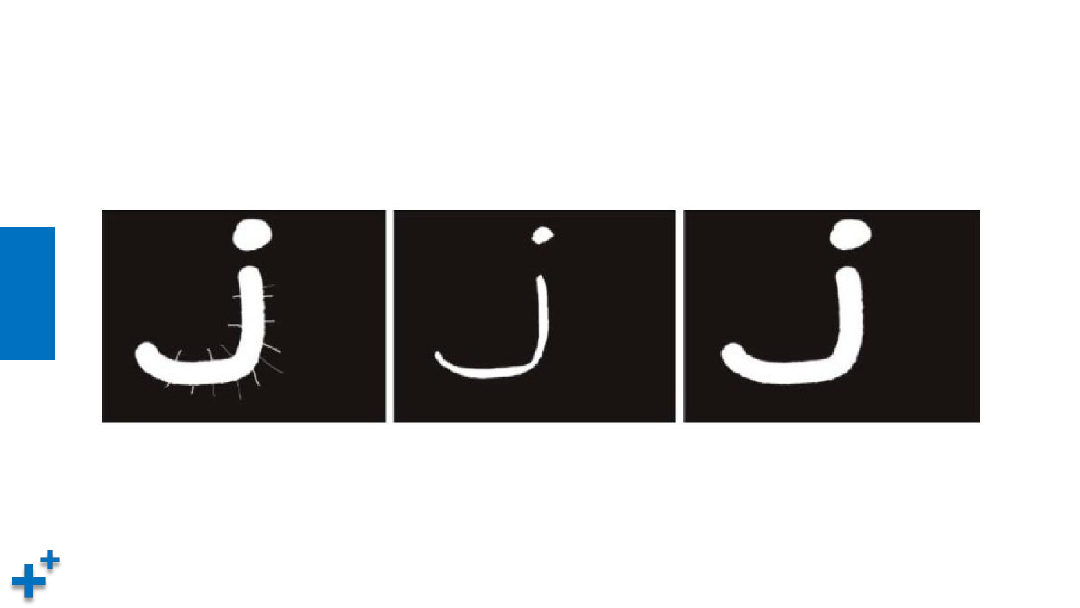

图像开运算（续）

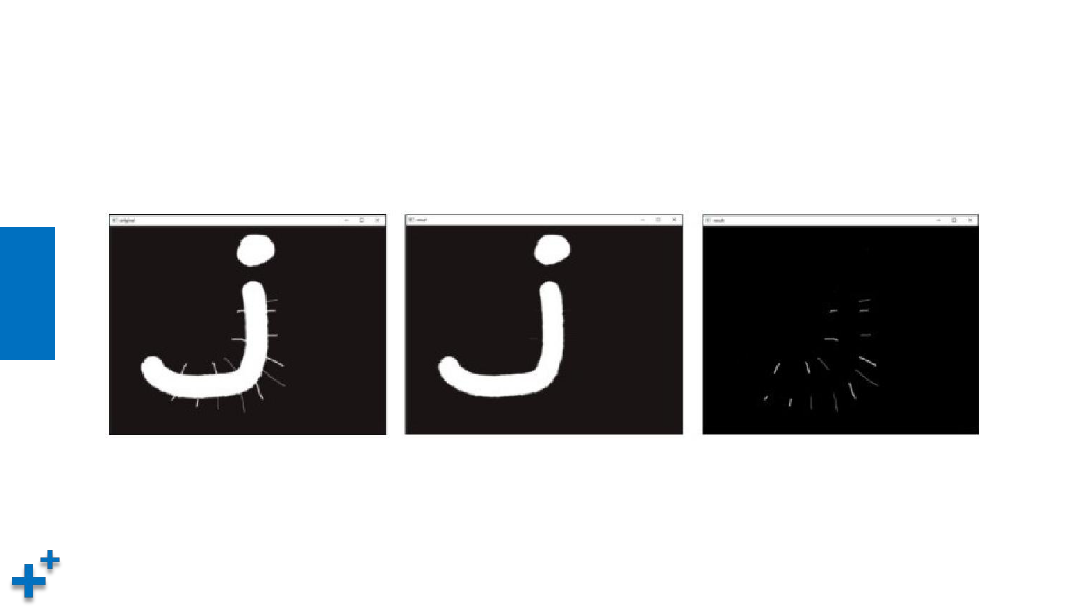

• 开运算可用于取出主题图像之间细小的连接

知
识
讲
解

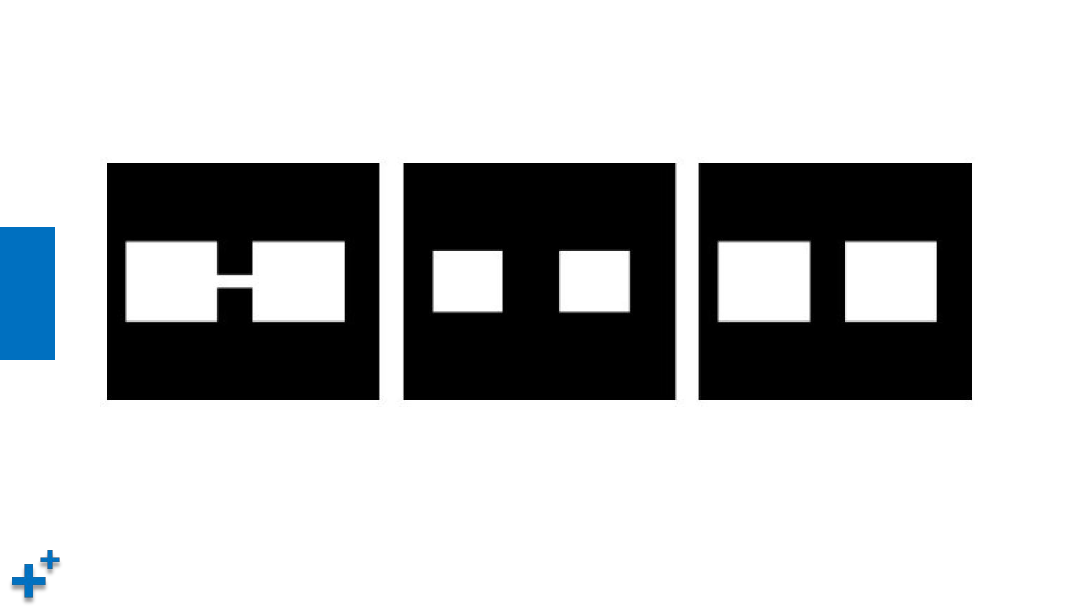

图像闭运算

• 闭运算是先膨胀、后腐蚀的运算，它有助于关闭前景物体内部的小孔，或去除物体

上的小黑点，还可以将不同的前景图像进行连接。

知
识
讲
解

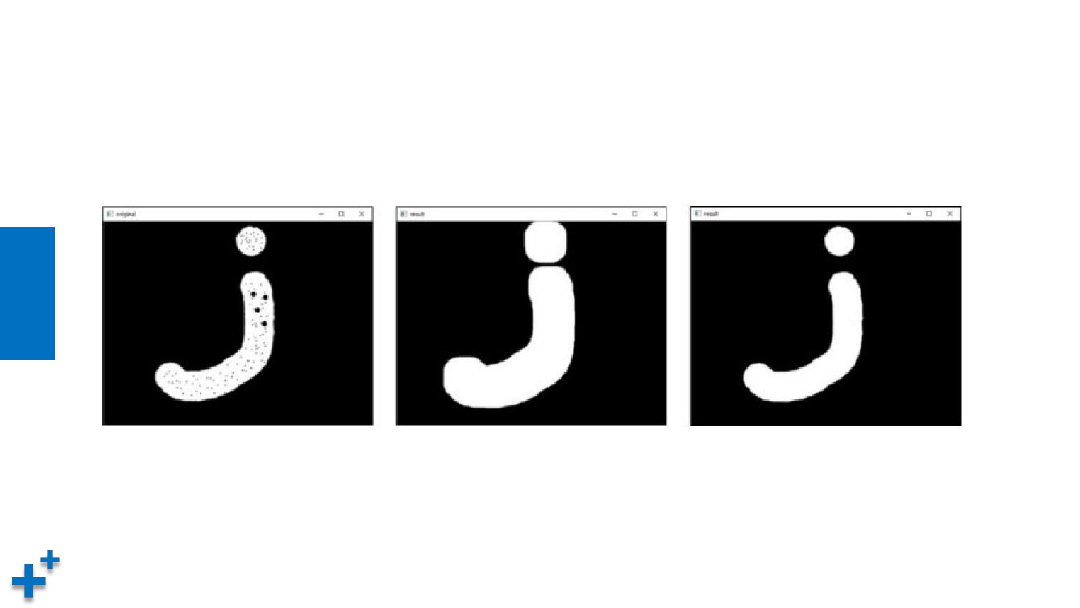

图像闭运算（续）

知
识
讲
解

形态学梯度

• 形态学梯度运算是用图像的膨胀图像减腐蚀图像的操作，该操作可以获取原始图像

中前景图像的边缘。

知
识
讲
解

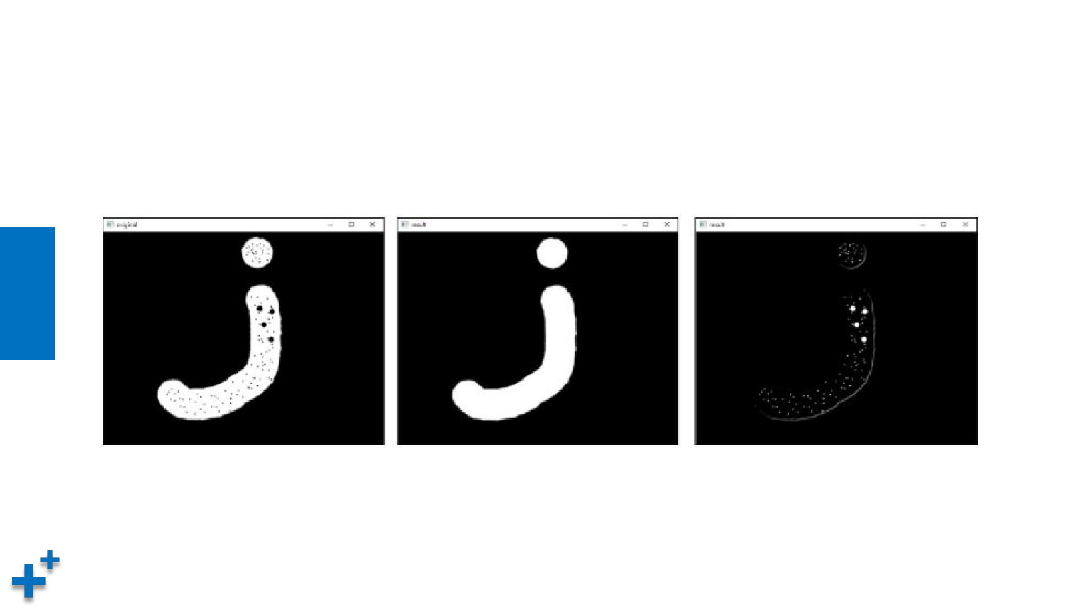

礼帽运算

• 礼帽运算是用原始图像减去其开运算图像的操作。礼帽运算能够获取图像的噪声信

息，或者得到比原始图像的边缘更亮的边缘信息。

知
识
讲
解

黑帽运算

• 黑帽运算是用闭运算图像减去原始图像的操作。黑帽运算能够获取图像内部的小孔，

或前景色中的小黑点，或者得到比原始图像的边缘更暗的边缘部分。

图像梯度处理

什么是图像梯度

模板运算

均值滤波

高斯滤波

边沿检测

中值滤波

锐化

知
识
讲
解

什么是图像梯度

• 图像梯度计算的是图像变化的速度。对于图像的边缘部分，其灰度值变化较大，梯

度值也较大；相反，对于图像中比较平滑的部分，其灰度值变化较小，相应的梯度
值也较小。一般情况下，图像梯度计算的是图像的边缘信息。

知
识
讲
解

模板运算

• 模板（滤波器）是一个尺寸为n*n的小图像W（n一般取奇数，称为模板尺寸），每

个位置上的值w被称为权重。在进行计算时，将模板的中心和像素P对齐，选取原始
图像中和模板相同范围的邻域N的像素值作为输入。

• 模板卷积的计算是将对齐后的对应位置像素相乘，再进行累加作为像素P位置的输

出值。记原始图像的像素灰度值为s, 计算后的值为d, 则P点的输出值

• 模板排序的计算时将邻域N的像素值进行排序，选择特定次序的灰度值，作为像素P

位置的输出值，如最大值、最小值、中位数等。

知
识
讲
解

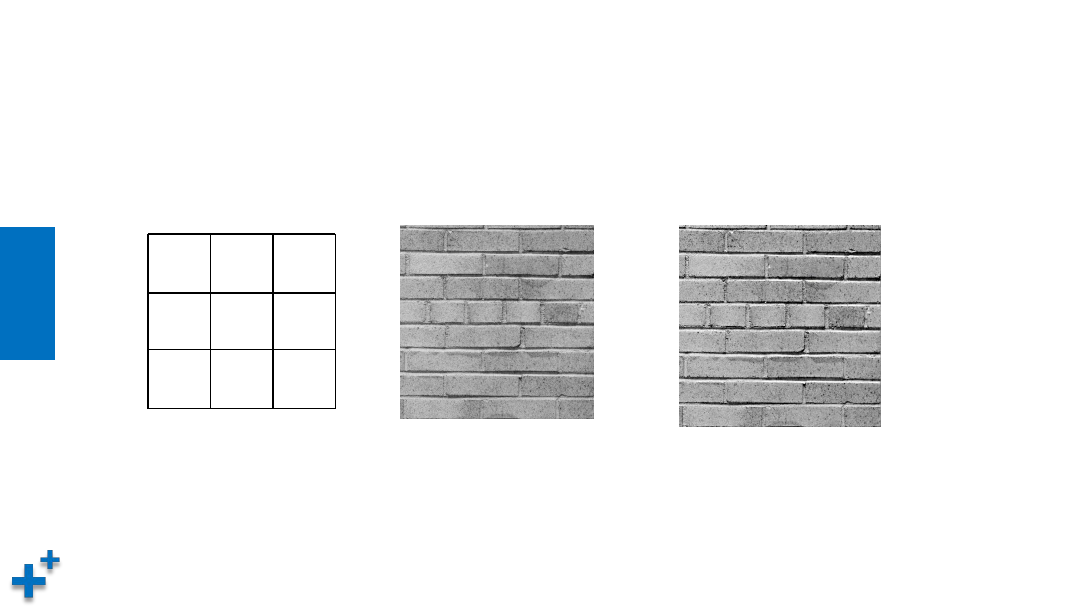

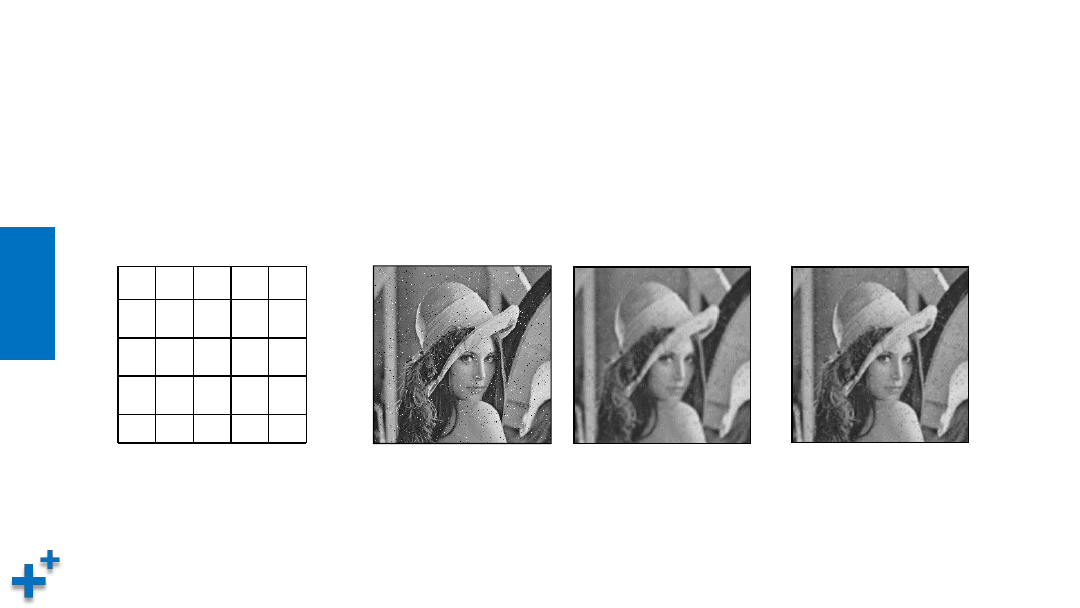

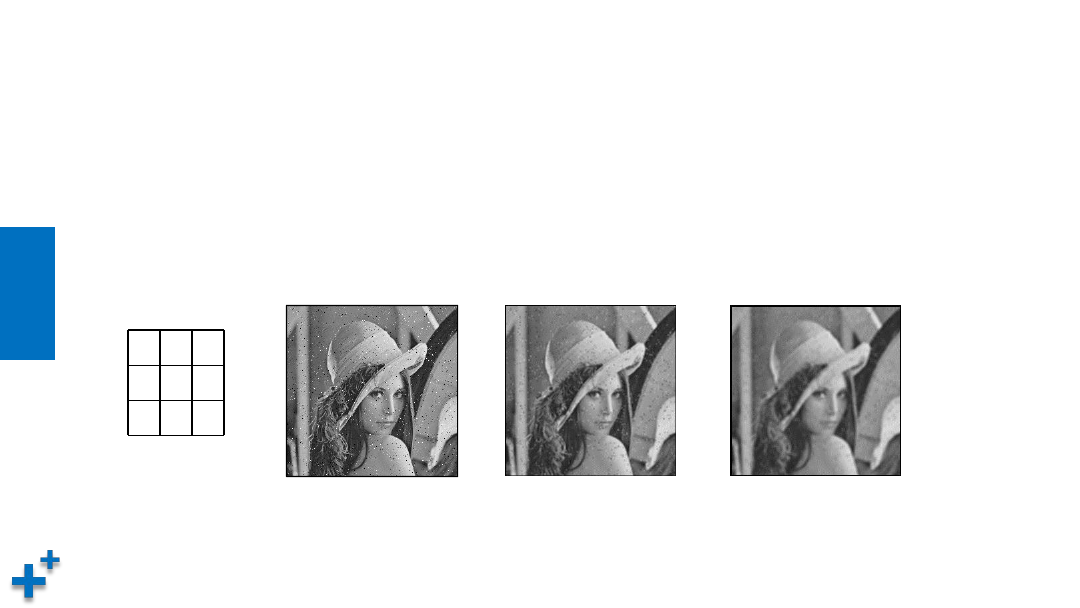

均值滤波

• 均值滤波指模板权重都为1的滤波器。它将像素的邻域平均值作为输出结果，均值滤

波可以起到图像平滑的效果，可以去除噪声，但随着模板尺寸的增加图像会变得更
为模糊。经常被作为模糊化使用。

1 1 1
1 1 1
1 1 1

原图

3x3均值滤波

5x5均值滤波

知
识
讲
解

高斯滤波

• 为了减少模板尺寸增加对图像的模糊化，可以使用高斯滤波器，高斯滤波的模板根

据高斯分布来确定模板系数，接近中心的权重比边缘的大。5的高斯滤波器如下所示：

原图

5x5均值滤波

5x5高斯滤波

知
识
讲
解

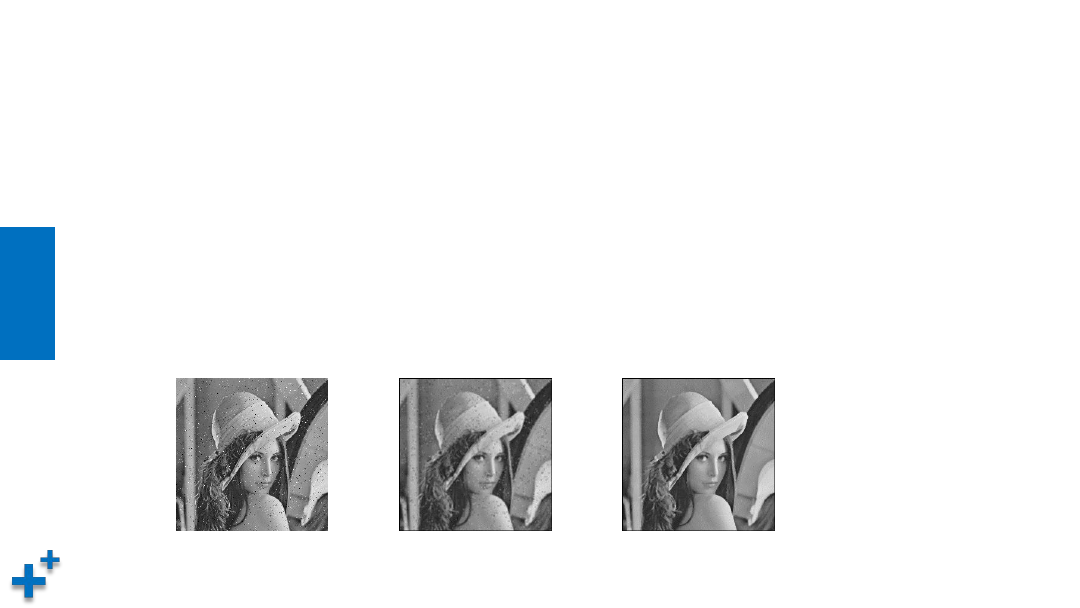

中值滤波

• 中值滤波属于模板排序运算的滤波器。中值滤波器将邻域内像素排序后的中位数值

输出代替原像素值。它在实现降噪操作的同时，保留了原始图像的锐度，不会修改
原始图像的灰度值。

• 中值滤波的使用非常普遍，它对椒盐噪声的抑制效果很好，在抑制随机噪声的同时

能有效保护边缘少受模糊。但中值滤波是一种非线性变化，它可能会破坏图像中线
性关系，对于点、线等细节较多的图像和高精度的图像处理任务中并不太合适。

原图

3x3均值滤波

3x3中值滤波

知
识
讲
解

边沿检测

• 通过梯度计算可以获取图像中细节的边缘。为在锐化边缘的同时减少噪声

的影响，通过改进梯度法发展出了不同的边缘检测算子：

一阶梯度：Prewitt梯度算子、Sobel梯度算子

二阶梯度：Laplacian梯度算子。

-1

-2

-1

-2

-1

-4

-8

Prewitt算子

Sobel算子

Laplacian算子

知
识
讲
解

边沿检测（续）

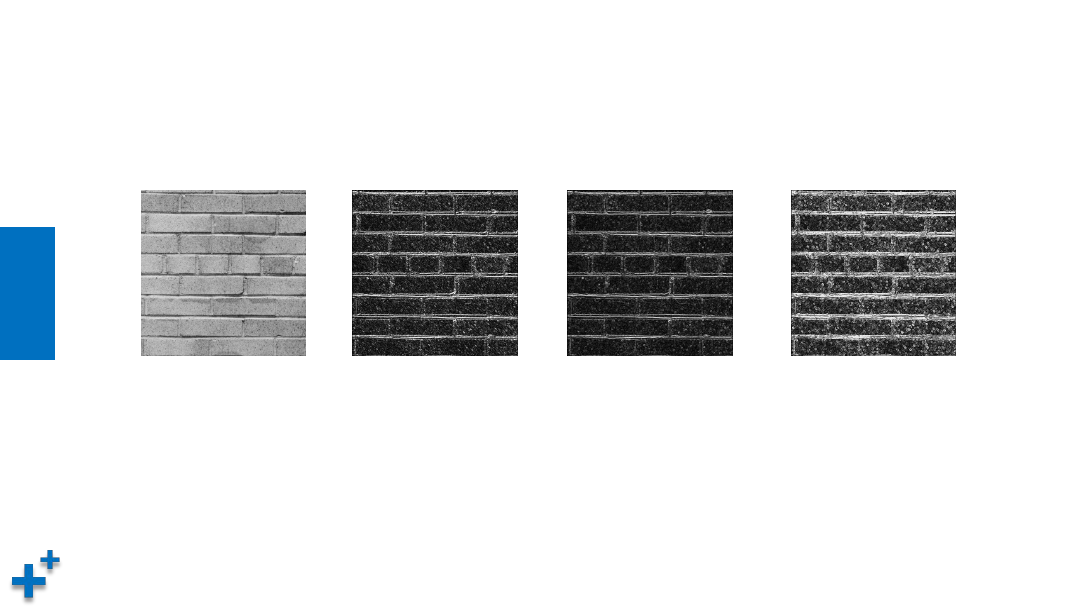

• 边沿检测效果

原图

Prewitt算子

Sobel算子

Laplacian算子

知
识
讲
解

锐化

• 图像锐化与图像平滑是相反的操作，锐化是通过增强高频分量来减少图像中的模糊，

增强图像细节边缘和轮廓，增强灰度反差，便于后期对目标的识别和处理。锐化处
理在增强图像边缘的同时也增加了图像的噪声。

知
识
讲
解

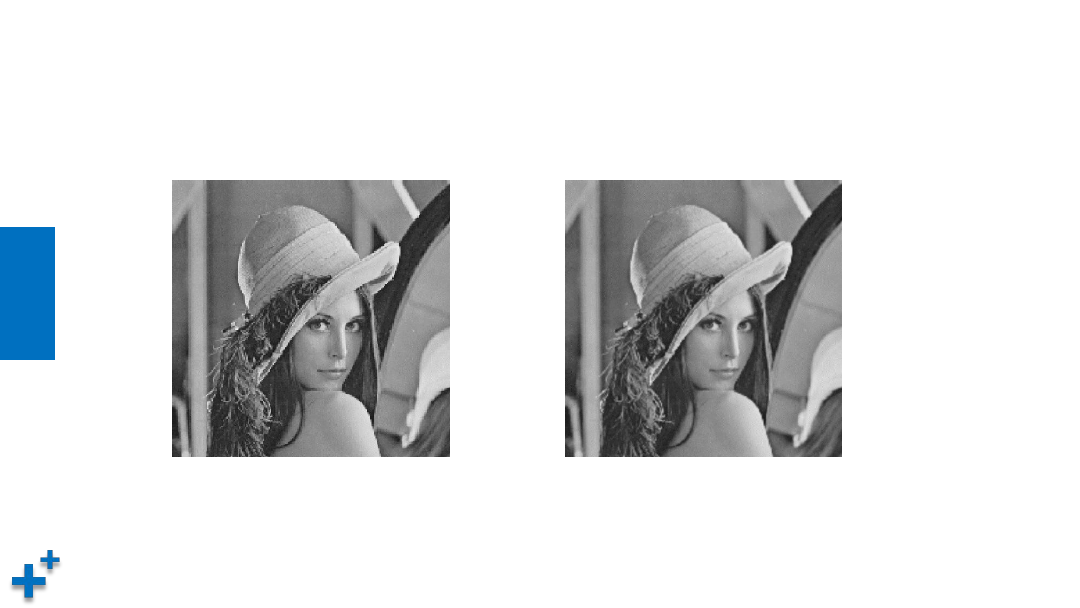

锐化（续）

• 将求取的边缘按照一定系数比例叠加到原始图像上，即可实现对图像的锐化操作。

例如使用Laplacian梯度算子进行锐化操作的模板，其中A是大于等于1的系数：

-1

A+4

-1

原图

Laplacian锐化后的效果

图像轮廓

计算机视觉的应用

什么是计算机视觉

轮廓拟合

最小包围圆形

最优拟合椭圆

查找和绘制轮廓

什么是图像轮廓

逼近多边形

轮廓拟合

最小包围圆形

最优拟合椭圆

逼近多边形

知
识
讲
解

什么是图像轮廓

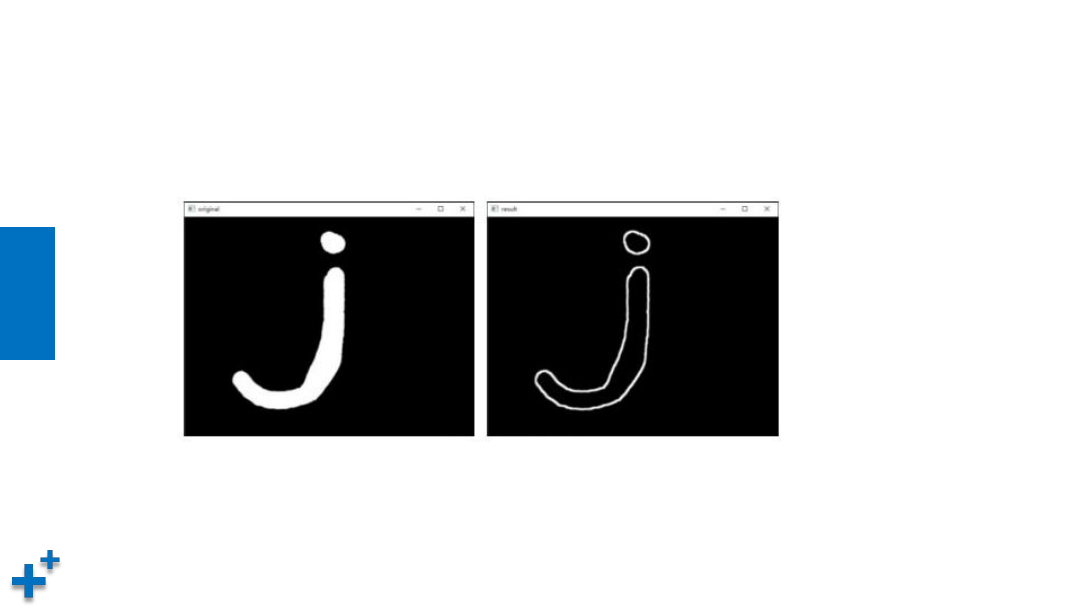

• 边缘检测虽然能够检测出边缘，但边缘是不连续的，检测到的边缘并不是一个整体。

图像轮廓是指将边缘连接起来形成的一个整体，用于后续的计算。

• 图像轮廓是图像中非常重要的一个特征信息，通过对图像轮廓的操作，我们能够获

取目标图像的大小、位置、方向等信息。

• 图像轮廓操作包括：查找轮廓、绘制轮廓、轮廓拟合等

知
识
讲
解

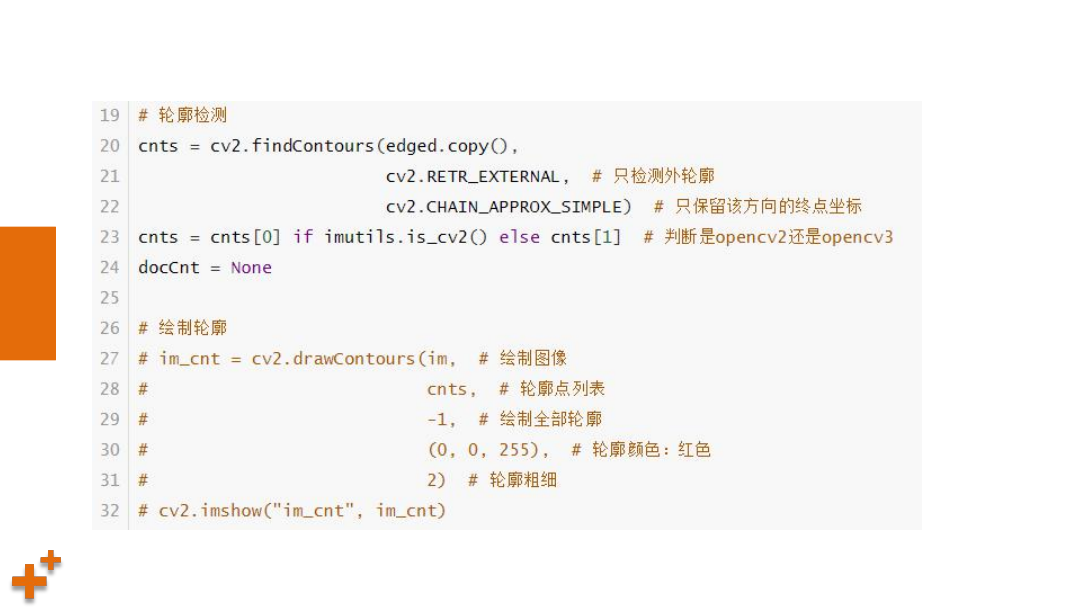

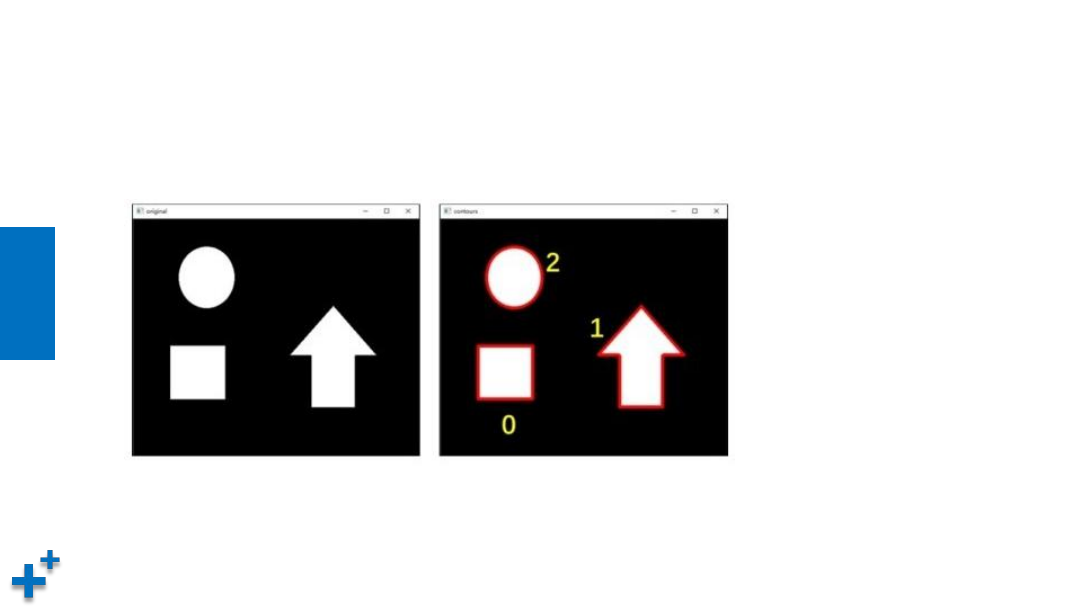

查找和绘制轮廓

• 一个轮廓对应着一系列的点，这些点以某种方式表示图像中的一条曲线，将这些点

绘制成不同样式的线条，就是轮廓查找与绘制

知
识
讲
解

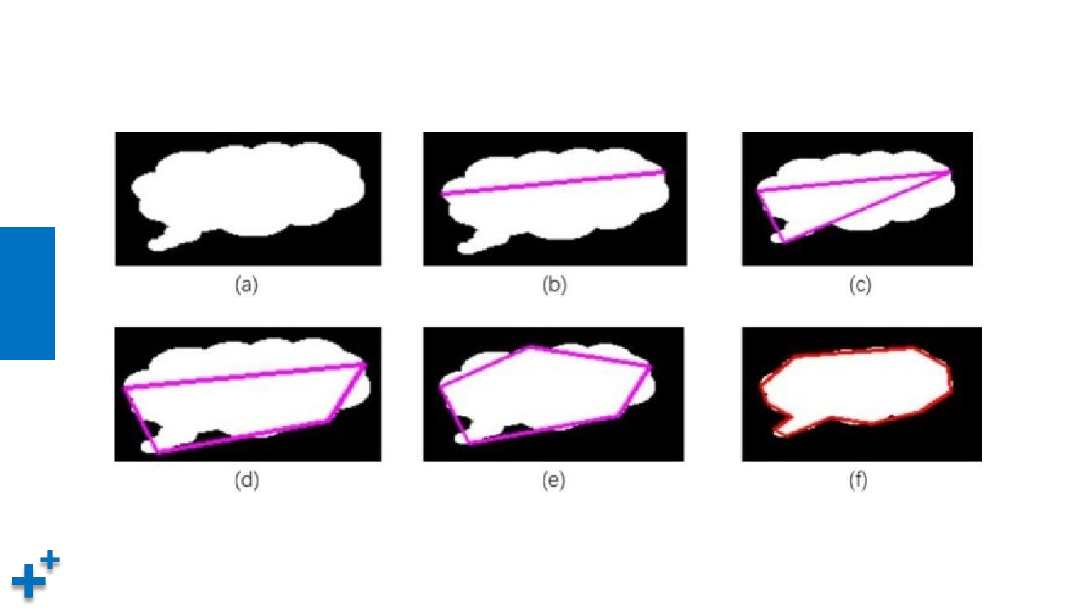

轮廓拟合

• 在计算轮廓时，可能并不需要实际的轮廓，而仅需要一个接近于轮廓的近似多边形，

绘制这个近似多边形称之为轮廓拟合

知
识
讲
解

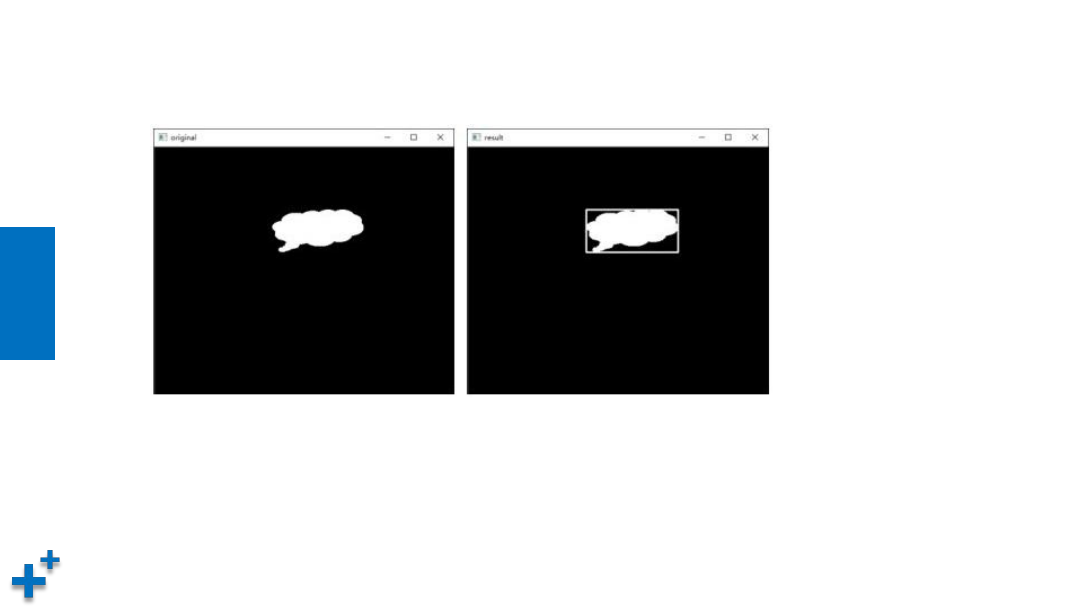

矩形包围框

知
识
讲
解

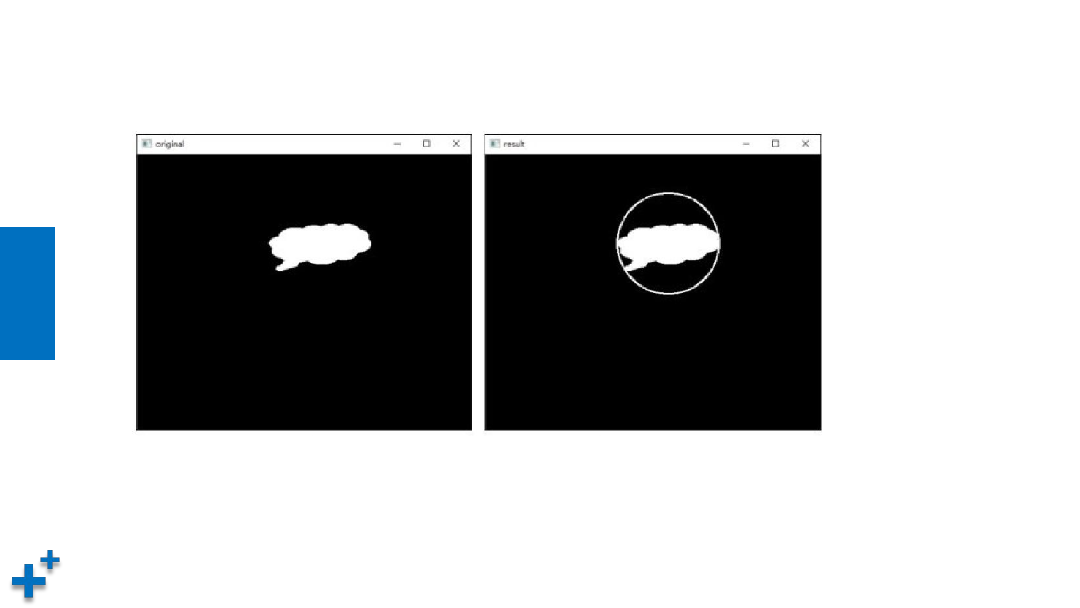

最小包围圆形

知
识
讲
解

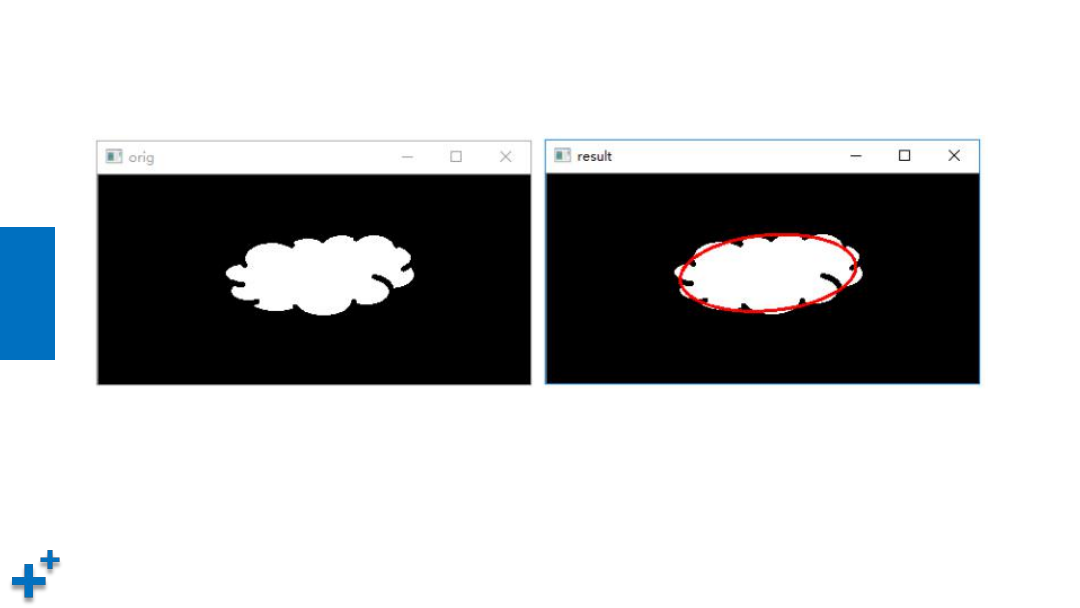

最优拟合椭圆

知
识
讲
解

逼近多边形

图像处理应用

综合案例1

图像数据增强

综合案例1

图像预处理在AI中的应用

图像数据增强

纯图像技术的缺陷

综合案例2

综合案例

课
堂
练
习

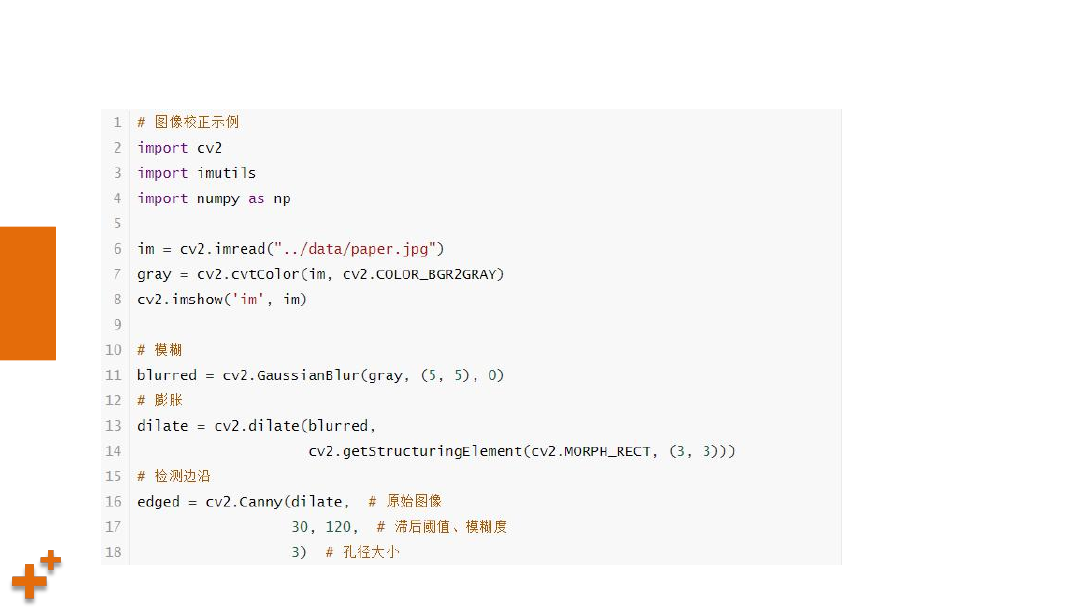

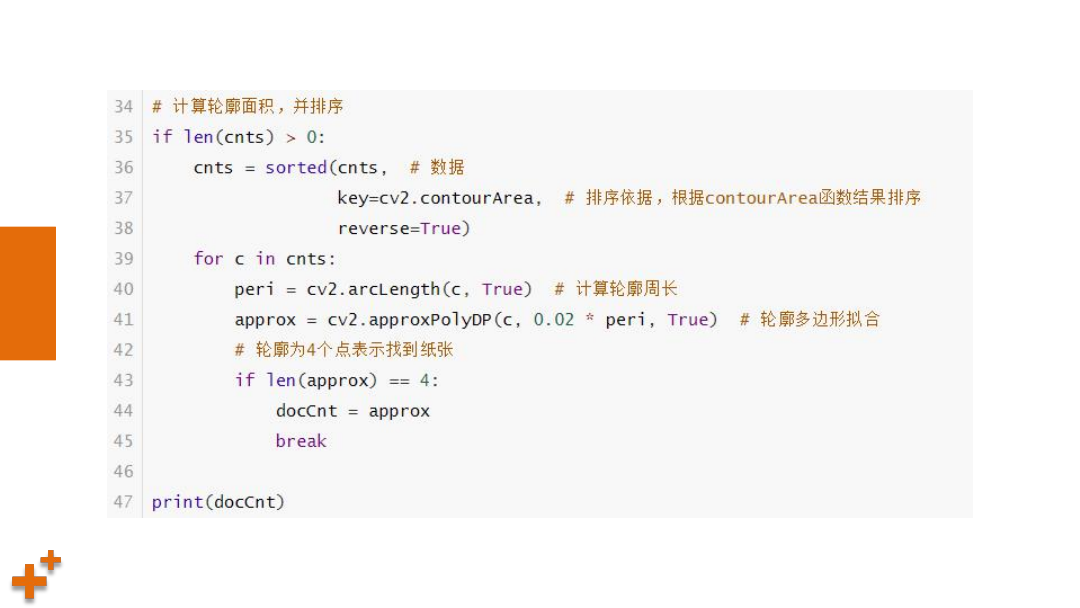

综合案例

• 任务描述：我们对图像中的目标进行分析

和检测时，目标往往具有一定的倾斜角度，
自然条件下拍摄的图像，完全平正是很少
的。因此，需要将倾斜的目标“扶正”的
过程就就叫做图像矫正。该案例中使用的
原始图像如右图所示。

课
堂
练
习

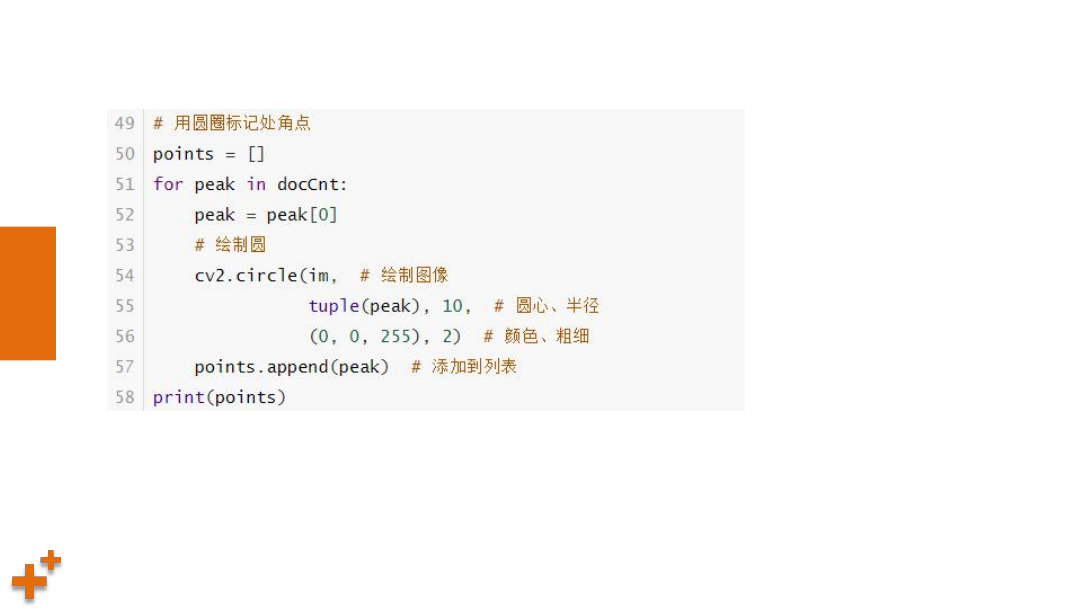

综合案例（续一）

课
堂
练
习

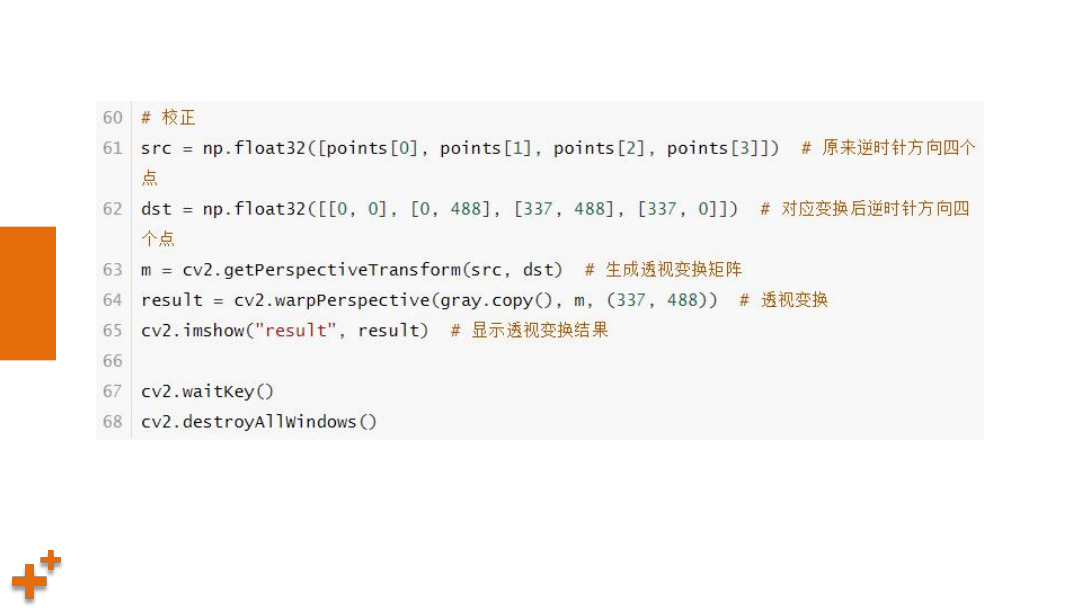

综合案例（续二）

课
堂
练
习

综合案例（续三）

课
堂
练
习

综合案例（续四）

课
堂
练
习

综合案例（续五）

课
堂
练
习

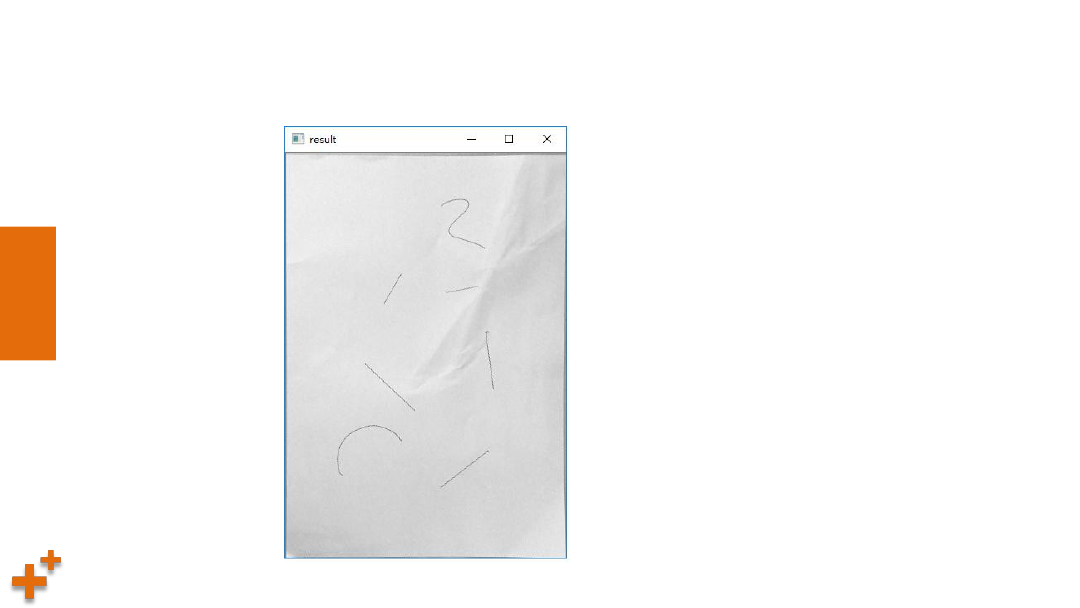

综合案例（续六）

• 校正效果

图像预处理在AI中的应用

知
识
讲
解

图像预处理在AI中的应用

• 图像预处理的目的，是让图像数据更适合AI模型进行处理，例如调整大小、

颜色

• 通过图像预处理技术，实现数据集的扩充，这种方法称为数据增强。数据

增强主要方法有：缩放，拉伸，加入噪点，翻转，旋转，平移，剪切，对
比度调整，通道变化。

知
识
讲
解

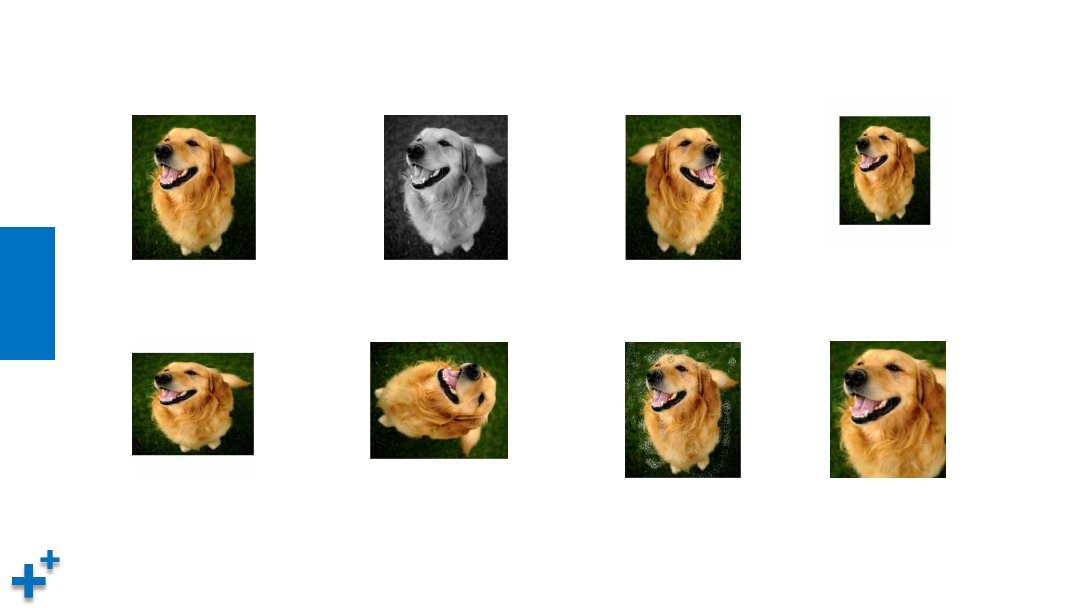

图像数据增强

原图

通道调整

水平翻转

缩放

拉伸

旋转

噪声

裁剪

知
识
讲
解

纯图像技术的缺陷

• 到目前为止，我们使用的基本是纯图像技术，对图像大小、颜色、形状、

轮廓、边沿进行变换和处理，但这些技术都有一个共同的缺点，即无法理
解图像内容和场景，要实现这个目标，必须借助于深度学习技术。

今日总结

• 图像形态处理
• 图像轮廓
• 计算机图像技术应用
